제품 상세 정보:
|
| 소재: | 알루미늄 합금 | 전원 공급: | AC220V |
|---|---|---|---|
| 제품 이름: | 자동 플랜지에서 판 MIG/MAG 용접 트랙터 | 서비스: | 우수합니다 |
| 크기: | 275*140*240 | 구조: | 계약 |
| 보증: | 1년 | 무게: | 빛 |
| 용접 정확도: | 높은 | 용접 방법: | 자동 |
| 용접 영역: | 플랜지-플레이트 용접 | 용접 속도: | 100∼1000mm/min |
| 강조하다: | 플랜지-판 용접 트랙터,알루미늄 합금 캐리지,자동 MIG MAG 시스템 |
||

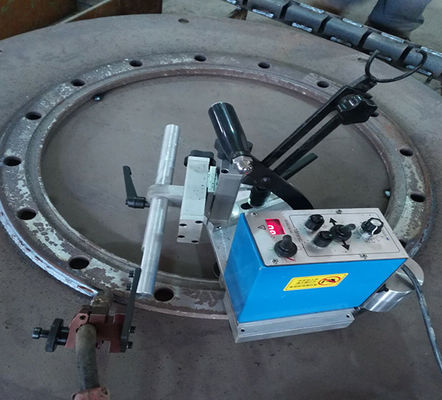

자동 플랜지 판 자동 MIG/MAG 용접 트랙터
평면 플랜지 자동 용접 트롤리는 조선, 교량 건설, 기관차 제조, 강철 구조물 및 석유화학 산업에서 널리 사용됩니다. 주요 장점은 다음과 같습니다.
1. 노동 강도를 줄이고 작업 환경을 개선합니다.
2. 수동 용접 대비 작업 효율을 1.5배 향상시킵니다.
3. 인적 요인으로 인한 용접 결함을 제거합니다. 수동 작업의 결함률은 일반적으로 약 20%이지만, 자동 용접 트롤리는 일관된 용접 품질을 유지하므로 종합적인 이익이 수동 용접보다 거의 200% 높습니다.
4. 높은 자동화 수준으로 안정적인 용접 품질을 보장합니다.
5. 고도로 숙련된 기술 작업자가 필요하지 않습니다.
특징:
1. 이 자동 용접 트롤리는 수평 플랜지 판의 원주 필렛 용접에 적합합니다.
2. 소형 경량으로 이동 및 설치가 용이하며, 비숙련 작업자도 용접을 수행할 수 있습니다.
사양
| 유형 | 내용 | 비고 | |
| 트롤리 | 전원 | AC 220V | |
| 크기 | 275*140*240 | W×L×H | |
| 무게 | 15 kg | ||
| 이동 | 이중 바퀴 | ||
| 이동 속도 | 100-1000 mm/min | ||
| 스윙 모터 | DC24V 18RPM | 옵션 | |
|
용접 건 |
상/하 | 100 mm | |
| 전/후 | 100 mm | ||
| 각도 | 360° | ||
| 이동 각도 | 0° | ||
| 제어 | 스윙 속도 | 0-10RPM | |
| 스윙 각도 | 0-±10° | ||
| 스윙 시간 | 0-2S | ||
| 중앙 이동 | 0-±8° | ||
| 이동 속도 | 100-1000 mm/min | ||
기계 연결
설치
(1) 설치 조건:
1. 용접에 필요한 도구는 용접 전원 공급 장치 및 와이어 피더 장치입니다.
2. 트롤리의 이동 및 제어를 위한 용접 전원 공급 장치(AC 220V)
3. 용접용 CO2 가스 탱크
4. CO2 자동 용접용 직결 용접 건
5. 기타 필요한 작업을 위한 기본 도구
(2) 시스템 연결 방법
1. 트랙을 설치하고, 트롤리의 용접 방향이 용접 이음매와 평행하도록 합니다.
2. 트롤리를 설치하고 설치 핸들을 사용하여 트롤리의 트랙 바퀴를 트랙에 고정합니다.
3. 와이어 피더에 용접 와이어를 설치하고 용접 건 끝까지 당깁니다.
4. 용접 건 포트를 와이어 피더에 연결합니다.
5. 제어 전원 케이블을 차량 제어판의 8P 포트에 연결합니다.
6. 제어 전원 케이블을 AC 220에 연결합니다.
