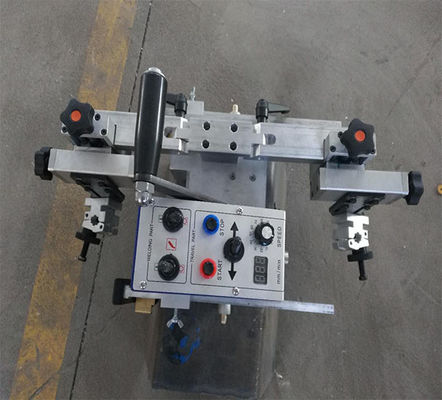

U 모양의 MIG/MAG 자동 용접 트랙터
CO2 자동 용접 트롤리는 선박, 다리, 기관차, 철강 구조 및 석유화학과 같은 산업에서 널리 사용되며 다양한 용접 구조를 용접하기에 적합합니다.용품의 용량 및 용량, 리버 플레이트, 교차점, 박스 빔, 등. 그것의 주요 장점은 다음을 포함 합니다:
노동 강도를 줄이고 작업 환경을 개선
수동 용접보다 1.5배 더 높은 작업 효율성
인적 요인으로 인한 열의 품질이 떨어지는 것을 피하기 위해 수동 조작의 결함 비율은 일반적으로 20% 정도입니다.자동 용접 트롤리를 사용하는 동안 결과적으로 용접 결함 비율을 초래하지 않습니다.
따라서 그 종합적 이점은 수동 용접보다 거의 200% 높습니다.
높은 자동화 수준은 용접 품질의 안정성을 보장
높은 기술 기술 인력 필요 없습니다
U형 양면 용접 자동 자동차는 U형 부품과 평면 판 사이의 중복을 위해 설계되었습니다.자동차는 U 모양의 표면에 걸으며 동시에 용접하기 위해 두 개의 용접 총을 사용합니다., 이는 작업 효율을 향상시킬뿐만 아니라 용접 변형을 줄입니다.
특징
1) 이 자동차는 U 모양 강화의 양면 연속 용접 (각자 관절, 중복) 에 적합합니다. 동일한 제어판으로 제어되는 두 개의 용접 총으로 장착되어 있습니다.두 용접 총에 동일한 용접 사양을 사용하는 것이 가장 좋습니다..
2) 트랙 걷기 필요 없습니다, 간단한 설정.
3) 기계적 추적 시스템을 채택합니다. 벽에 스프링 확장 메커니즘과 유연하게 용접을 추적 할 수있는 U 모양 부품의 평면 판이 있습니다.
4) 자동차의 하단과 뒷면에는 광전기 센서가 장착되어 있으며, U 모양 강화의 끝으로 자동차가 용접되면 자동으로 멈출 수 있습니다.근로자가 동시에 여러 장비를 조작하는 것이 편리합니다..
5) 자동차는 20° 미만, 10° 이상의 기울기를 가진 표면에 걸을 수 있습니다.
6) 용접기 장착 장치를 물 냉각 및 공기 냉각 용접기로 교체 할 수 있습니다.
7) 당신은 다른 U 모양 강화의 크기에 따라 자동차를 사용자 정의 할 수 있습니다.
8) 영구 자석 이 장착 되어 있어, 가이드 바퀴 와 더 잘 작동 하여 용접 총 이 용접 톱니 를 따라 이동 하는 것 을 보장 한다.
적용 가능한 환경
U 모양의 부품의 랩 및 코너 관절에 적합합니다.
사양
| 항목 | 참고: | |
| 용접 트랙터 | 이동형 | 4개의 바퀴가 움직입니다. |

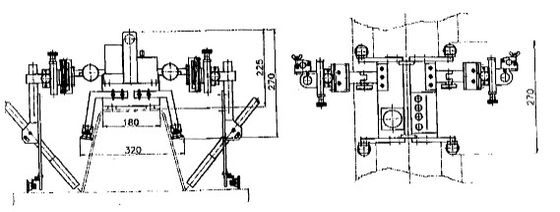

| 크기 | 320 × 270 × 270 | |
| 적용 | U 모양의 강제지구 | |
| 용접 총 |
레벨 65mm, 수직 65mm 용접 총 이동:±150;조정 각도:±450. |
|
| 용접 매듭 추적 | 납 바퀴 | |
| 무게 | 13kg | |
| 제어 상자 | 기능 | 이동속도: 0~1200mm/min |
| 전력 입력 | AC 220 | |
기계의 연결
설치
(1) 설치 조건:
1용접에 필요한 도구는 용접 전원 공급 장치와 와이어 피더 장치입니다.
2- KA-C1을 걷고 제어하기 위한 용접 전원 (AC 220V)
3용접용 CO2 가스 탱크
4. CO2 자동 용접용 직접 용접 총
5- 다른 필요한 작업에 필요한 기본 도구
(2) 시스템 연결 방법
1- 썰매의 용접 방향이 용접 톱니와 평행하는지 확인해야 하는 트랙을 설치합니다.
2. 트롤리를 설치하고 설치 손잡이를 사용하여 트랙에 트롤리의 트랙 바퀴를 클램프
3. 와이어 피더에 용접 와이어를 설치하고 용접 총의 끝에 그것을 당기는
4. 와이어 피더에 용접 총 포트를 연결
5. 자동차의 컨트롤 패널에 8P 포트에 제어 전력 케이블을 연결
6. AC 220에 제어 전력 케이블을 연결
