제품 상세 정보:
|
| 이름: | CNC 관 슬롯 머신 | 모형: | PSM-220 |
|---|---|---|---|
| 신청: | 유정 또는 우물 배열된 강선 날조 | 관 OD: | Φ60-Φ177.8mm |
| 벽 간격: | 1-12mm | 스핀들: | 16 |
| 구멍 폭: | 0.3-3mm | 최대 톱날 직경을: | 76mm |
| 강조하다: | 물 우물 라인러 슬로팅,전기 전력 차단기,CNC 파이프 슬로팅 머신 |
||

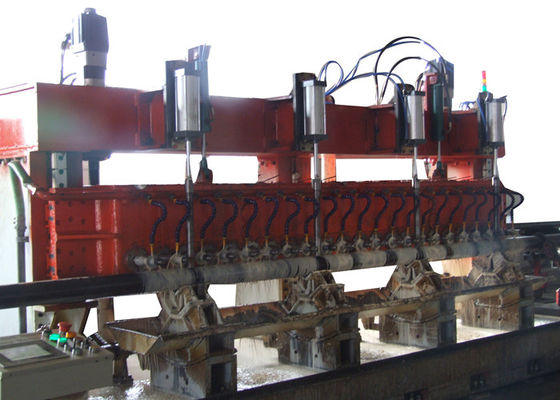

슬롯 라이너 프레싱 머신 PSM-220 파이프 슬롯 머신
직선 슬롯은 라인러에 만들어진 첫 번째 유형의 슬롯이며 파이프 벽을 통해 동일한 폭으로 잘라집니다.슬롯에서 모래알 교량 조치가 중요하지 않은 경우 지정됩니다., 직선 슬롯은 키스톤 슬롯보다 착용에 더 견고하며 생산 비용이 저렴합니다.우리의 슬로팅 기계는 지름 12 인치까지 파이프 크기를 처리하는 설계되고 한 번에 46 피트까지 길이 제조 할 수 있습니다이 극히 딱딱하고 안정적인 장비는 파이프를 정밀 한 허용량으로 깎아내는 것을 가능하게 하며, 깨끗한 개척과 일관된 슬롯 너비와 길이를 생산합니다.
특유 의 수압 꽉 막기 시스템 은 파이프 나 슬롯 을 손상 시키지 않고 껍질 을 고정 하고 곧게 한다. 특수 고속 철 회전 톱니가 슬롯 을 잘라낸다.냉각 용액 을 계속 부착 함 으로 파이프 의 금속학적 무결성 이 유지 된다부피의 금속은 제거되지 않으며 지정된 개방된 영역 내에 머무는 동안 최대 파이프 강도가 보장됩니다.
| 스핀들 박스 | 파이프 오드 | 60~177.8mm/7" |
| 스핀드 번호 | 22 | |
| 스핀들 중심 거리 | 152.4mm/6" | |
| 프레싱 커터 최대 지름 | 75mm | |
| 한 스핀드에서 절단기의 양 | 1-4 | |
| 직선 슬롯 너비 | 0.3-3mm | |
| 스핀들 회전 속도 | 100~800 회전/분 | |
| 주 엔진 전력 | 2×11kW | |
| 스핀드 위아래 스트로크 | 200mm | |
| Z축 서보 모터 전력/토크 | 2 x 1.5 kW/4.77 Nm | |
| Z축 최대 이동 속도 | 2000mm/min | |
| Z축 정확도 | 0.5 mm/r | |
| 파이프 회전 지수 위치 시스템 | 원자 원동기서브모터 전력/토크 | 1 kW/4.77 Nm |
| 축 최대 회전 속도 | 20R/분 | |
| 축 회전 정확도 | 6.279도/r | |
| X축 서보 모터 전력 | 1 kW/4.77 Nm | |
| X축 최대 회전 속도 | 8000mm/min | |
| X축 최대 회전 정확도 | 11.3 mm/r | |
| 철도 길이가 | 14000mm | |
| 파이프 이동 스턴트 | 12000mm | |
| 기압 시스템 | 압축 공기 압력 | >0.5 MPa |
| 냉각 시스템 | 냉각 | 액체 냉각액 |
| 절단 화합물 펌프 흐름 | 200L/분 | |
| 절단 화합물 펌프 전력 | 2 x 0.45 kW | |
| 전기 시스템 | 컨트롤러 | PLC |
| CNC 축 번호 | 4 | |
| 전체 전력 | 32kW | |
| 기계 몸집 크기 | L x W x H ((mm) | 4300x1800x2550 |
| 파이프 피더 시스템 철도 길이 | 12000mm | |
| 총중량 | 약 14톤 | |
PSM-22 슬로팅 머신 PSM-220의 톱 커터
| 명령 코드 | PSM-220 |
| 포장 | 제1호 |
| 패키지 크기 | 제1호 |
| 포장 무게 | 14000Kg |
| 배달 시간 | 지불 후 70 일 |
CNC 파이프 슬롯 머신 PSM-220 유튜브 비디오 링크: https://www.youtube.com/watch?v=sm_vTdOgPBU
