제품 상세 정보:
|
| 이름: | 배열된 강선 CNC는 보았습니다 절단기 (CNC 관 슬롯 머신)를 | 모형: | PSM-160 |
|---|---|---|---|
| 신청: | 유정 또는 우물 배열된 강선 날조 | 관 OD: | Φ60-Φ177.8mm |
| 벽 간격: | 1-12mm | 스핀들: | 16 |
| 구멍 폭: | 0.3-3mm | 최대 톱날 직경을: | 76mm |
| 강조하다: | 16 스핀들 슬롯 머신,유정 라이너 제작,PSM-160 60-177.8mm 파이프 |
||

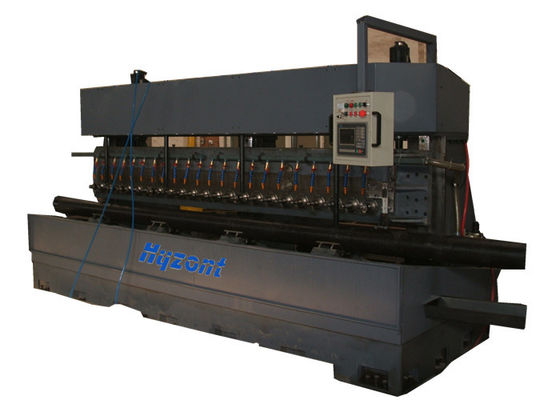

16 스핀들 파이프 슬로팅 머신 60-177.8 mm OCTG 슬롯 CNC 밀링 머신
이 파이프 천공기는 16개 또는 22개의 스핀들과 제작 후 가공 전에 표준화된 강철 기어박스로 구성됩니다. 오버헤드 강철 구조물에서 지지되며 정밀 프로파일 레일 시스템에서 안내됩니다. 두 개의 조절 가능한 압력 공기 실린더가 기어박스의 무게를 상쇄합니다. 이 기능으로 인해 리드 스크류가 항상 압축 상태를 유지하여 백래시를 제거하고 볼 타입 리드 스크류의 마모를 최소화합니다. 기어박스에는 커터가 장착된 스핀들이 들어 있습니다. 독특한 유압 클램핑 시스템은 파이프나 슬롯을 손상시키지 않고 케이싱을 고정하고 직선화합니다. 특수 고속 강철 원형 톱이 슬롯을 절단합니다. 냉각수의 지속적인 적용은 파이프의 야금적 무결성을 유지합니다. 과도한 금속이 제거되지 않고 지정된 개방 면적 내에서 최대 파이프 강도가 보장됩니다.
| 스핀들 박스 | 파이프 외경 | 60-177.8 mm/7인치 |
| 스핀들 번호 | 22 | |
| 스핀들 중심 거리 | 152.4 mm/6인치 | |
| 최대 밀링 커터 직경 | 75 mm | |
| 하나의 스핀들에 있는 톱 커터 수량 | 1-4 | |
| 직선 슬로팅 폭 | 0.3-3 mm | |
| 스핀들 회전 속도 | 100-800 r/min | |
| 주 모터 전력 | 2 x 11 kW | |
| 스핀들 상하 스트로크 | 200 mm | |
| Z축 서보 모터 전력/토크 | 2 x 1.5 kW/4.77 Nm | |
| Z축 최대 이동 속도 | 2000 mm/min | |
| Z축 정확도 | 0.5 mm/r | |
| 파이프 회전 인덱스 위치 지정 시스템 | A축 서보 모터 전력/토크 | 1 kW/4.77 Nm |
| A축 최대 회전 속도 | 20R/Min | |
| A축 회전 정확도 | 6.279도/r | |
| X축 서보 모터 전력 | 1 kW/4.77 Nm | |
| X축 최대 회전 속도 | 8000 mm/min | |
| X축 최대 회전 정확도 | 11.3 mm/r | |
| 레일 길이 | 14000 mm | |
| 파이프 이동 스트로크 | 12000 mm | |
| 공압 시스템 | 압축 공기 압력 | >0.5 MPa |
| 냉각 시스템 | 냉각 | 액체 냉각제 |
| 절삭유 펌프 유량 | 200L/min | |
| 절삭유 펌프 전력 | 2 x 0.45 kW | |
| 전기 시스템 | 컨트롤러 | PLC |
| CNC 축 수 | 4 | |
| 총 전력 | 32 kW | |
| 기계 본체 크기 | L x W x H(mm) | 4300x1800x2550 |
| 파이프 피더 시스템 레일 길이 | 12000 mm | |
| 총 중량 | 약 14톤 | |
PSM-22 슬로팅 머신 톱날 오일 튜브 슬롯 절단 최대 76.4 길이 및 3mm 폭
| 주문 코드 | PSM-220 |
| 포장 | 해당 없음 |
| 포장 크기 | 해당 없음 |
| 포장 중량 | 14000Kg |
| 배송 시간 | 결제 후 70일 |
CNC 파이프 슬로팅 머신 PSM-220 유튜브 동영상 링크: https://www.youtube.com/watch?v=sm_vTdOgPBU
