제품 상세정보
| 이름: | 배열된 강선 CNC는 보았습니다 절단기 (CNC 관 슬롯 머신)를 | 모형: | PSM-160 |
|---|---|---|---|
| 신청: | 유정 또는 우물 배열된 강선 날조 | 관 OD: | Φ60-Φ177.8mm |
| 벽 간격: | 1-12mm | 스핀들: | 16 |
| 구멍 폭: | 0.3-3mm | 최대 톱날 직경을: | 76mm |
| 강조하다 |
자동적인 슬롯 머신,관 꿰뚫는 기계,PSM-160 Multi Spindle Unit |
||
제품 설명

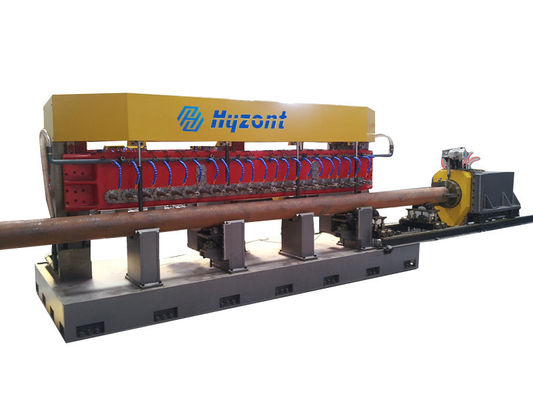

OCTG CNC 파이프 천공기 자동 슬롯 절단기 파이프 슬롯팅 머신
모델: PSM-160
적용 분야
이 파이프 천공기는 16개 또는 22개의 스핀들과 제작 후 기계 가공 전에 표준화된 강철 기어 박스로 구성됩니다. 오버헤드 강철 구조물에서 지지되며 정밀 프로파일 레일 시스템에서 안내됩니다. 두 개의 조절 가능한 압력 공압 실린더가 기어 박스의 무게를 균형 잡습니다. 이 기능으로 인해 리드 스크류가 항상 압축 상태를 유지하여 백래시를 제거하고 볼 타입 리드 스크류의 마모를 최소화합니다. 기어 박스에는 커터가 장착되는 스핀들이 들어 있습니다.
독특한 유압 클램핑 시스템은 파이프나 슬롯을 손상시키지 않고 케이싱을 고정하고 직선화합니다. 특수 고속 강철 원형 톱이 슬롯을 절단합니다. 지속적인 냉각수 적용은 파이프의 야금적 무결성을 유지합니다. 과도한 금속이 제거되지 않고 지정된 개방 면적 내에서 최대 파이프 강도가 보장됩니다.
특징
- 파이프 직경 용량 최대 7인치
- 최대 단일 패스 파이프 천공 길이: 20피트
- 스핀들 수: 6인치 간격으로 42개(22개)
- 스핀들 용량: 커터 1개 ~ 3개
- 전기 전력: 220/380볼트 3상
- 완전한 전기 제어 시스템 포함
- 모든 스핀들 액체 냉각제로 냉각
사양
| 스핀들 박스 | 파이프 외경 | Φ60-φ177.8mm/7" |
| 스핀들 수 | 22 | |
| 스핀들 중심 거리 | 152.4mm/6" | |
| 최대 밀링 커터 직경 | φ75mm | |
| 스핀들당 톱 커터 수량 | 1-4 | |
| 직선 슬롯팅 폭 | 0.3-3mm | |
| 스핀들 회전 속도 | 100—800r/min | |
| 주 모터 전력 | 2×11Kw | |
| 스핀들 상하 스트로크 | 200mm | |
| Z축 서보 모터 전력/토크 | 2X1.5Kw/4.77Nm | |
| Z축 최대 이동 속도 | 2000mm/min | |
| Z축 정확도 | 0.5mm/r | |
| 파이프 회전 인덱스 위치 결정 시스템 | A축 서보 모터 전력/토크 | 1KW/4.77Nm |
| A축 최대 회전 속도 | 20R/Min | |
| A축 회전 정확도 | 6.279도/r | |
| X축 서보 모터 전력 | 1KW/4.77Nm | |
| X축 최대 회전 속도 | 8000mm/min | |
| X축 최대 회전 정확도 | 11.3mm/r | |
| 레일 길이 | 14000mm | |
| 파이프 이동 스트로크 | 12000mm | |
| 공압 시스템 | 압축 공기 압력 | >0.5Mpa |
| 냉각 시스템 | 냉각 | 액체 냉각제 |
| 절삭유 펌프 유량 | 200L/min | |
| 절삭유 펌프 전력 | 2×0.45kW | |
| 전기 시스템 | 컨트롤러 | PLC |
| CNC 축 수 | 4 | |
| 총 전력 | 32kW | |
| 기계 본체 크기 | L x W x H(mm) | 4300x1800x2550 |
| 파이프 피더 시스템 레일 길이 | 12000mm | |
| 총 중량 | 약 14톤 | |
상세 사진
PSM-22 슬롯팅 머신
톱날 오일 튜브 슬롯 절단 최대 76.4 길이 및 3mm 폭
주문 정보
| O주문 코드 | PSM-220 |
| 포장 | 해당 없음 |
| 포장 크기 | 해당 없음 |
| 포장 중량 | 14000Kg |
| 배송 시간 | 결제 후 70일 |
CNC 파이프 슬롯팅 머신 PSM-220 유튜브 동영상 링크:
https://www.youtube.com/watch?v=sm_vTdOgPBU
