이름: | 배열된 강선 CNC는 보았습니다 절단기 (CNC 관 슬롯 머신)를 | 모형: | PSM-220 |
---|---|---|---|
신청: | 유정 또는 우물 배열된 강선 날조 | 관 OD: | Φ60-Φ177.8mm |
벽 간격: | 1-12mm | 스핀들: | 22 16 |
구멍 폭: | 0.3-3mm | 최대 톱날 직경을: | 76mm |
하이 라이트: | 자동적인 슬롯 머신,관 꿰뚫는 기계 |
신청
구멍 길이 - 정밀도 커트는 높은 생산율에 있고 1 인치에서 3 인치의 길이 당신의 정확한 ID와 OD 명세에 구멍 폭에 따라서 일치할 수 있습니다
일반적인 구멍 길이는 이루어져 있습니다:
특별한 다른 규정이 없으면, 배열된 강선은 비틀거린 줄과 더불어 배열된 발 당 4개의 줄로, 서로의 50% 분파 잘립니다. 줄은 관의 본래 힘 및 완전성의 대부분을 보존하기 위하여 비틀거립니다. 더욱, 구멍이 관 표면에 균등하게 분배될 때, 배수장치는 능률적입니다.
모든 슬롯 머신은 CNC 지수연동 체계와 구멍은 tubulars에 광선으로 그리고 축으로 정확하게 둔다는 것을 모두 맞습니다 지키는. 이것은 모든 명세가 달성되고 최대 힘이 임명을 위해 유지된다는 것을 보증합니다.
우리의 슬롯 머신은 7-12 인치까지 관 크기를 직경에 있는 취급하기 위하여 디자인되고 길이를 한꺼번에 제조할 수 있습니다 46까지 피트. 이 극단적으로 엄밀한 안정되어 있는 장비는 관을 포용력을 딱 들어맞기 위하여 맷돌로 갈리는 가능하게 해, 청결한 오프닝 및 일관된 구멍 폭 및 길이 일으키.
유일한 유압 죄는 체계는 관 또는 구멍 손상 없이 케이싱을 장악하고 곧게 폅니다. 특별한 고속 강철 원형 톱은 구멍을 잘랐습니다. 냉각액의 지속적인 신청은 관의 야금술 완전성을 유지합니다. 과잉 금속은 제거되지 않으며 지정된 광활한 지역 안에서 체재하고 있는 동안 최대 관 힘은 확실합니다.
스핀들 상자 | 관 OD | Φ60-φ177.8mm |
스핀들 수 | 22 | |
스핀들 중심 거리 | 152.4mm | |
최대 맷돌로 갈기 절단기 직경 | φ75mm | |
1개의 스핀들에 절단기 총계를 보았습니다 | 1-4 | |
똑바른 홈을 파기 폭 | 0.3-3mm | |
스핀들 회전 속도 | 100-800r/min | |
주발동기 힘 | 2×11Kw | |
치기 왔다갔다 스핀들 | 200mm | |
Z 축선 자동 귀환 제어 장치 모터 힘 토크 | 2X1.5Kw/4.77Nm | |
Z 축선 최대 이동하는 속도 | 2000mm/min | |
Z 축선 정확도 | 0.5mm/r | |
관 회전 지표 직책 시스템 | 축선 자동 귀환 제어 장치 모터 힘/토크 | 1KW/4.77Nm |
축선 최대 회전 속도 | 20R/Min | |
축선 교체 정확도 | 6.279degree/r | |
x-축 자동 귀환 제어 장치 모터 힘 | 1KW/4.77Nm | |
x-축 최대 회전 속도 | 8000mm/min | |
x-축 최대 교체 정확도 | 11.3mm/r | |
가로장 길이 | 14000mm | |
관 이동하는 치기 | 12000mm | |
압축 공기를 넣은 체계 | 압축 공기의 압력 | >0.5Mpa |
냉각 장치 | 냉각 | 액체 냉각액 |
합성 펌프 교류 삭감 | 200L/min | |
합성 펌프 힘 삭감 | 2×0.45kW | |
전기 장치 | 관제사 | PLC |
CNC 축선 수 | 4 | |
총 힘 | 32kW | |
기계 신체 치수 | L x W x H (mm) | 4300x1800x2550 |
관 지류 체계 가로장 길이 | 12000mm | |
총중량 | 대략 14ton |

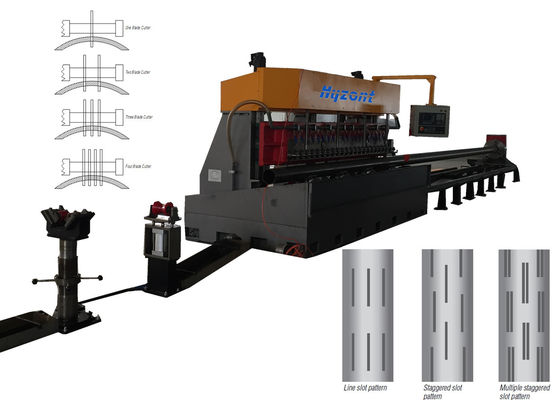

PSM-22 슬롯 머신
톱날 Oile 배관 구멍을 76.4 길이 및 3mm 폭까지 자르기
주문 코드 | PSM-220 |
포장 | N/A |
패킹 크기 | N/A |
패킹 무게 | 14000Kg |
배달 시간 | 지불 후에 70 일 |
CNC 관 슬롯 머신 PSM-220 유투브 영상 연결:
https://www.youtube.com/watch?v=sm_vTdOgPBU
