제품 상세정보
| 이름: | 배열된 강선 CNC는 보았습니다 절단기 (CNC 관 슬롯 머신)를 | 모형: | PSM-220 |
|---|---|---|---|
| 신청: | 유정 또는 우물 배열된 강선 날조 | 관 OD: | Φ60-Φ177.8mm |
| 벽 간격: | 1-12mm | 스핀들: | 22 16 |
| 구멍 폭: | 0.3-3mm | 최대 톱날 직경을: | 76mm |
| 강조하다 |
관 슬롯 머신,관 꿰뚫는 기계,Stable PSM-220 Machine |
||
제품 설명
22 스핀들 파이프 밀링 머신 파이프 슬로팅 머신 7인치 오일 튜빙 절단 머신
모델: PSM-220
적용 분야
당사의 슬로팅 머신은 직경 최대 7-12인치의 파이프를 처리할 수 있으며 한 번에 최대 46피트 길이의 제품을 생산할 수 있습니다. 이 매우 견고하고 안정적인 장비는 파이프를 정밀한 공차로 밀링하여 깨끗한 개구부와 일관된 슬롯 폭 및 길이를 생성합니다.
독특한 유압 클램핑 시스템은 파이프나 슬롯을 손상시키지 않고 케이싱을 고정하고 직선화합니다. 특수 고속 강철 원형 톱이 슬롯을 절단합니다. 냉각수의 지속적인 적용은 파이프의 야금적 무결성을 유지합니다. 과도한 금속이 제거되지 않고 지정된 개방 면적 내에서 최대 파이프 강도가 보장됩니다.
모든 슬로팅 머신에는 CNC 인덱싱 시스템이 장착되어 있어 슬롯이 튜브의 방사형 및 축 방향으로 정확하게 배치됩니다. 이를 통해 모든 사양이 달성되고 설치를 위한 최대 강도가 유지됩니다.
특징
- 파이프 회전 인덱스 및 위치 지정 시스템으로 파이프를 안정적이고 직선으로 고정
- 레이저 절단보다 4배 빠름
- 슬롯에 열 영향 없음
- 총 22개의 스핀들로 절단 효율성에서 상당한 발전
- 컴퓨터 제어, 사용하기 쉬움
- 튜브 공급 시스템 유무에 따라 초기 투자 비용 절감
- 튜브 또는 케이싱 크기에 맞게 맞춤 설정 가능
사양
| 스핀들 박스 | 파이프 외경 | Φ60-Φ177.8mm |
| 스핀들 수 | 22 | |
| 스핀들 중심 거리 | 152.4mm | |
| 최대 밀링 커터 직경 | Φ75mm | |
| 스핀들당 톱 커터 수 | 1-4 | |
| 직선 슬로팅 폭 | 0.3-3mm | |
| 스핀들 회전 속도 | 100-800r/min | |
| 주 모터 전력 | 2×11Kw | |
| 스핀들 상하 스트로크 | 200mm | |
| Z축 서보 모터 전력/토크 | 2X1.5Kw/4.77Nm | |
| Z축 최대 이동 속도 | 2000mm/min | |
| Z축 정확도 | 0.5mm/r | |
| 파이프 회전 인덱스 위치 지정 시스템 | A축 서보 모터 전력/토크 | 1KW/4.77Nm |
| A축 최대 회전 속도 | 20R/Min | |
| A축 회전 정확도 | 6.279도/r | |
| X축 서보 모터 전력 | 1KW/4.77Nm | |
| X축 최대 회전 속도 | 8000mm/min | |
| X축 최대 회전 정확도 | 11.3mm/r | |
| 레일 길이 | 14000mm | |
| 파이프 이동 스트로크 | 12000mm | |
| 공압 시스템 | 압축 공기 압력 | >0.5Mpa |
| 냉각 시스템 | 냉각 | 액체 냉각제 |
| 절삭유 펌프 유량 | 200L/min | |
| 절삭유 펌프 전력 | 2×0.45kW | |
| 전기 시스템 | 컨트롤러 | PLC |
| CNC 축 수 | 4 | |
| 총 전력 | 32kW | |
| 기계 본체 크기 | L x W x H(mm) | 4300x1800x2550 |
| 파이프 피더 시스템 레일 길이 | 12000mm | |
| 총 중량 | 약 14톤 | |
상세 사진

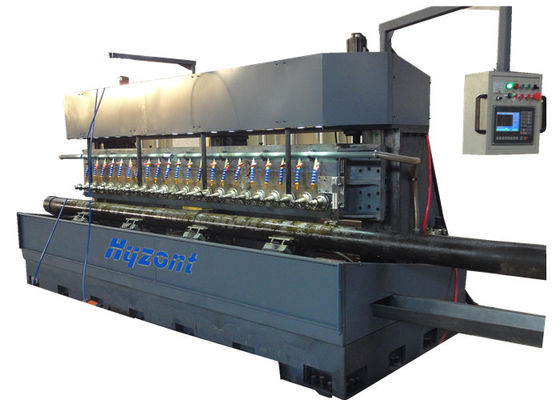

PSM-220CNC 파이프 슬로팅 머신
슬롯 처리된 라이너 내부 보기
주문 정보
| O주문 코드 | PSM-220 |
| 포장 | 해당 없음 |
| 포장 크기 | 해당 없음 |
| 포장 중량 | 14000Kg |
| 배송 시간 | 결제 후 70일 |
CNC 파이프 슬로팅 머신 PSM-220유튜브 동영상 링크:
https://www.youtube.com/watch?v=sm_vTdOgPBU
