제품 상세 정보:
|
| 이름: | 배열된 강선 CNC는 보았습니다 절단기 (CNC 관 슬롯 머신)를 | 모형: | PSM-220 |
|---|---|---|---|
| 신청: | 유정 또는 우물 배열된 강선 날조 | 관 OD: | Φ60-Φ177.8mm |
| 벽 간격: | 1-12mm | 스핀들: | 22 16 |
| 구멍 폭: | 0.3-3mm | 최대 톱날 직경을: | 76mm |
| 강조하다: | 슬라이버 파이프 슬롯 머신,CNC 톱 직선 슬롯,케이스 펄러링 유닛 |
||
슬롯 라이너 파이프 슬롯 머신 CNC 퍼포레이터 7 "오일 튜브 및 케이스

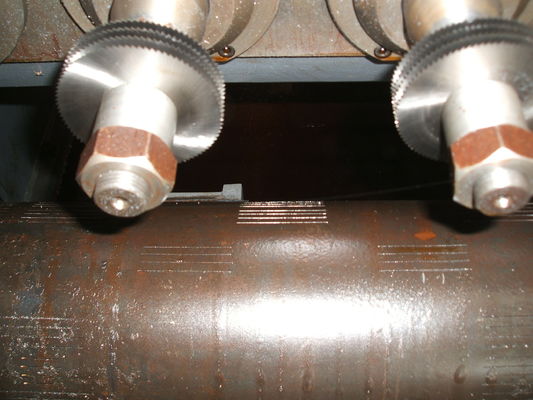

슬로트 라인러 밀링 기계는 16 또는 22 스핀 들을 가지고 있습니다. 슬로트 라인러 가공을 완료하기 위해 오일 튜브 또는 케이스를 처리하기 위해 스핀들 각에 최대 4 개의 세그 커터를 설치합니다.이 밀링 머신 직선 슬롯 또는 직선 슬롯을 가진 슬롯 라인러를 생산 직경 7 인치까지, 그리고 최대 46 피트 길이입니다.
| 스핀들 박스 | 파이프 오드 | 60~177.8mm |
| 스핀드 번호 | 22 | |
| 스핀들 중심 거리 | 152.4mm | |
| 프레싱 커터 최대 지름 | 75mm | |
| 한 스핀드에서 절단기의 양 | 1-4 | |
| 직선 슬롯 너비 | 0.3-3mm | |
| 스핀들 회전 속도 | 100~800 회전/분 | |
| 주 엔진 전력 | 2×11kW | |
| 스핀드 위아래 스트로크 | 200mm | |
| Z축 서보 모터 전력/토크 | 2 x 1.5 kW/4.77 Nm | |
| Z축 최대 이동 속도 | 2000mm/min | |
| Z축 정확도 | 0.5 mm/r | |
| 파이프 회전 지수 위치 시스템 | 원자 원동기서브모터 전력/토크 | 1 kW/4.77 Nm |
| 축 최대 회전 속도 | 20R/분 | |
| 축 회전 정확도 | 6.279도/r | |
| X축 서보 모터 전력 | 1 kW/4.77 Nm | |
| X축 최대 회전 속도 | 8000mm/min | |
| X축 최대 회전 정확도 | 11.3 mm/r | |
| 철도 길이가 | 14000mm | |
| 파이프 이동 스턴트 | 12000mm | |
| 기압 시스템 | 압축 공기 압력 | >0.5 MPa |
| 냉각 시스템 | 냉각 | 액체 냉각액 |
| 절단 화합물 펌프 흐름 | 200L/분 | |
| 절단 화합물 펌프 전력 | 2 x 0.45 kW | |
| 전기 시스템 | 컨트롤러 | PLC |
| CNC 축 번호 | 4 | |
| 전체 전력 | 32kW | |
| 기계 몸집 크기 | L x W x H ((mm) | 4300x1800x2550 |
| 파이프 피더 시스템 철도 길이 | 12000mm | |
| 총중량 | 약 14톤 | |
CNC 파이프 슬롯머신 데모 슬롯 라인어 기계 CNC 파이프 슬롯머신
| 명령 코드 | PSM-220 |
| 포장 | 제1호 |
| 패키지 크기 | 제1호 |
| 포장 무게 | 14000Kg |
| 배달 시간 | 지불 후 70 일 |
CNC 파이프 슬롯 머신 PSM-220 유튜브 비디오 링크: https://www.youtube.com/watch?v=sm_vTdOgPBU
