제품 상세 정보:
|
| 이름: | 배열된 강선 CNC는 절단기를 보았습니다 | 모형: | PSM-220 |
|---|---|---|---|
| 신청: | 유정 또는 우물 배열된 강선 날조 | 관 OD: | Φ60-Φ177.8mm |
| 벽 간격: | 1-12mm | 스핀들: | 22 |
| 구멍 폭: | 0.3-3mm | 최대 톱날 직경을: | 76mm |
| 총중량: | 대략 14ton | 근원을 두십시오: | 중국 |
| 강조하다: | PSM-220 슬롯 라인러 톱,석유 물 우물,파이프 뚫기 사용자 정의 |
||

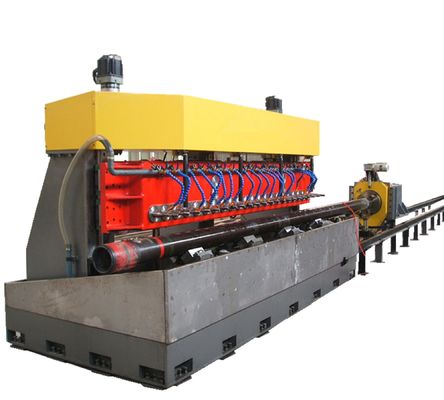

슬롯 라이너 CNC 파이프 슬롯 가공기 22 스핀들 톱날 절단기
이것은 각 스핀들에 최대 4개의 톱날 커터를 장착하여 유정용 슬롯 라이너를 가공하기 위해 특별히 설계된 16 또는 22개의 스핀들을 갖춘 기계입니다. 이 밀링 기계는 직경 최대 7인치, 길이 최대 46피트의 케이싱 또는 튜빙에 직선 슬롯을 가진 슬롯 라이너를 생산합니다.
| 스핀들 박스 | 파이프 외경 | 60-177.8 mm |
| 스핀들 수 | 22 | |
| 스핀들 중심 거리 | 152.4 mm | |
| 최대 밀링 커터 직경 | 75 mm | |
| 스핀들당 톱날 커터 수 | 1-4 | |
| 직선 슬롯 폭 | 0.3-3 mm | |
| 스핀들 회전 속도 | 100-800 r/min | |
| 주 모터 동력 | 2×11 kW | |
| 스핀들 상하 스트로크 | 200 mm | |
| Z축 서보 모터 동력/토크 | 2 x 1.5 kW/4.77 Nm | |
| Z축 최대 이동 속도 | 2000 mm/min | |
| Z축 정확도 | 0.5 mm/r | |
| 파이프 회전 인덱싱 위치 지정 시스템 | A축 서보 모터 동력/토크 | 1 kW/4.77 Nm |
| A축 최대 회전 속도 | 20R/Min | |
| A축 회전 정확도 | 6.279도/r | |
| X축 서보 모터 동력 | 1 kW/4.77 Nm | |
| X축 최대 회전 속도 | 8000 mm/min | |
| X축 최대 회전 정확도 | 11.3 mm/r | |
| 레일 길이 | 14000 mm | |
| 파이프 이동 스트로크 | 12000 mm | |
| 공압 시스템 | 압축 공기 압력 | >0.5 MPa |
| 냉각 시스템 | 냉각 | 액체 냉각수 |
| 절삭유 펌프 유량 | 200L/min | |
| 절삭유 펌프 동력 | 2 x 0.45 kW | |
| 전기 시스템 | 컨트롤러 | PLC |
| CNC 축 수 | 4 | |
| 총 동력 | 32 kW | |
| 기계 본체 크기 | L x W x H(mm) | 4300x1800x2550 |
| 파이프 피더 시스템 레일 길이 | 12000 mm | |
| 총 중량 | 약 14톤 | |
CNC 튜브 슬롯 가공기 (스핀들당 4개 톱날 커터)
CNC 파이프 슬롯 가공기로 슬롯 라이너 가공
| 주문 코드 | PSM-220 |
| 포장 | 해당 없음 |
| 포장 크기 | 해당 없음 |
| 포장 중량 | 14000Kg |
| 배송 시간 | 결제 후 70일 |
