제품 상세 정보:
|
| 기계 유형: | 5축 CNC 원형 파이프 프로파일 플라즈마 절단기 | 모델: | CNCXG1200-V |
|---|---|---|---|
| 파이프 직경(OD): | 500-1050mm | 파이프 길이: | 12000 밀리미터 |
| 절단 모드: | 플라즈마 절단 | 두께를 줄이는 플라스마: | 1-25mm(모따기 절단 22mm) |
| 플라즈마 전원: | 12000W 고출력 플라즈마 소스 | 플라즈마 절단 토치: | 3D 플라즈마 프로파일 절단 토치 |
| 높이 센서: | 광전식 높이 센서, 0.1초 응답 | 제어 시스템: | 버스형 CNC 제어 시스템(산업용 이더넷 필드버스) |
| 운영 체제: | 산업 제어 운영 체제 | 표시하다: | 19인치 방폭형 터치스크린 |
| 소프트웨어: | 영어 버전 관리 소프트웨어 | 필드버스: | 산업용 이더넷 필드 버스 |
| 축 번호: | 6 이상 | I/O 모듈: | 버스 I/O 모듈 |
| 주변 기기: | USB x4, RS232/485, 이더넷 | 파이프 척: | 자동 상승/하강 기능이 있는 수동 3조 동심 척 |
| 최대 로딩 용량: | 6000kg | 파이프 회전 속도: | 0-10000mm/min |
| 이동 오류: | 0.2mm/1000mm | 순중량: | 5000KG |
| 서보 모터: | 고정밀 AC 서보 | 기어박스: | 수입 정밀 기어 박스 |
| 워터 쿨러: | 산업용 물 냉각기 | ||
| 강조하다: | 3D 플라즈마 프로파일 절단 토치,3 턱 중심 파이프 턱,6000kg 파이프 로딩 용량 |
||

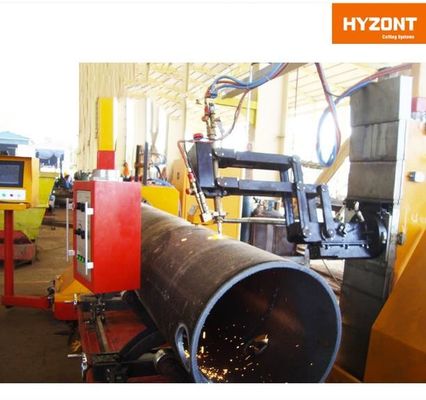

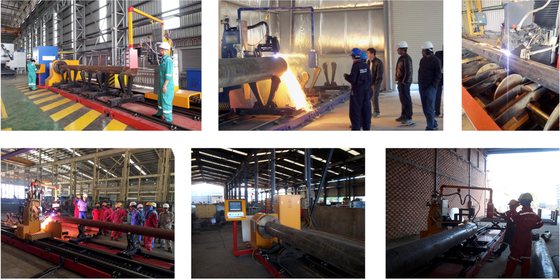

이 원형 파이프 프로파일 플라즈마 절단기는 직경 500mm ~ 1050mm, 길이 최대 12000mm의 원형 파이프 절단을 위해 설계된 5축 CNC 시스템입니다. 12000W 고출력 플라즈마 소스, 3D 플라즈마 프로파일 절단 토치, 광전식 높이 센서를 사용하여 탄소강, 스테인리스강 및 기타 금속 파이프에 직선 및 경사 절단, 구멍 절단, T-조인트, 다중 분기 및 엘보우(새우 조인트) 프로파일을 수행하며 벽 두께 1-25mm를 절단합니다.
| 매개변수 | 값 |
|---|---|
| 기계 유형 | 5축 CNC 원형 파이프 프로파일 플라즈마 절단기 |
| 파이프 직경 (OD) | 500-1050mm |
| 파이프 길이 (토치 레일 길이) | 12000mm |
| 절단 모드 | 플라즈마 절단 |
| 플라즈마 절단 두께 | 1-25mm (경사 절단 22mm) |
| 플라즈마 전원 공급 장치 | 12000W 고출력 플라즈마 소스 |
| 플라즈마 절단 토치 | 3D 플라즈마 프로파일 절단 토치 |
| 높이 센서 | 광전식 높이 센서, 0.1초 응답 속도 |
| 제어 시스템 | 버스형 CNC 제어 시스템 (산업용 이더넷 필드 버스) |
| 운영 체제 | 산업용 제어 운영 체제 |
| 디스플레이 | 19인치 와이드스크린 방폭 터치 스크린 |
| 소프트웨어 | 영어 버전 제어 소프트웨어 |
| 필드 버스 모드 | 산업용 이더넷 필드 버스 |
| 축 수 | 6개 이상 |
| I/O | 버스 I/O 모듈 |
| 주변 장치 | USB x4 (USB3.0 x1), RS232/485 직렬 포트, 이더넷 |
| 파이프 척 | 자동 상하 기능이 있는 수동 3턱 동심 척 |
| 최대 적재 용량 | 6000Kg |
| 파이프 회전 속도 | 0-10000mm/min |
| 이동 오차 | 0.2mm / 1000mm |
| 순중량 | 5000Kg |
| 부품 | 사양 |
|---|---|
| 척 | 3턱 척, 1세트 |
| 파이프 지지대 | 지지대 |
| 구동 모터 | 고정밀 AC 서보 모터 |
| 구동 제어 시스템 | 고정밀 AC 서보 드라이버 |
| 감속 기어 박스 | 수입 정밀 기어 박스 |
| 토치 높이 센서 | 플라즈마 토치 높이 센서, 1세트 |
| 플라즈마 전원 공급 장치 | 12000W, 1세트 |
| 플라즈마 절단 토치 | 3D 플라즈마 프로파일 절단 토치, 1세트 |
| 수냉기 | 산업용 수냉기, 1세트 |

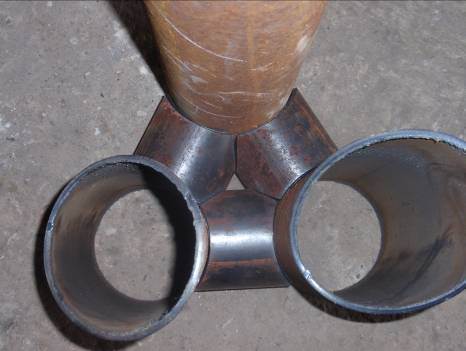

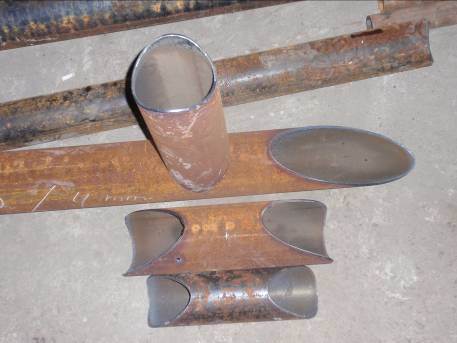

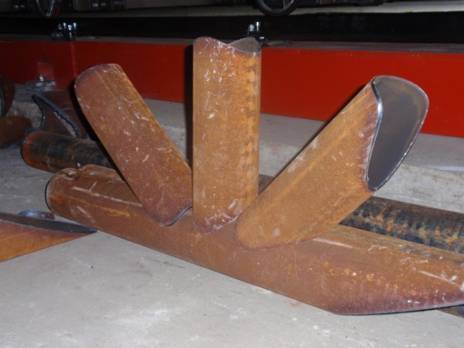

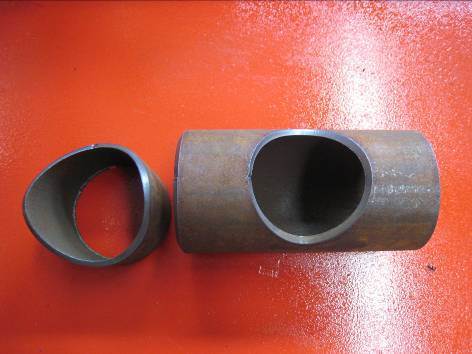

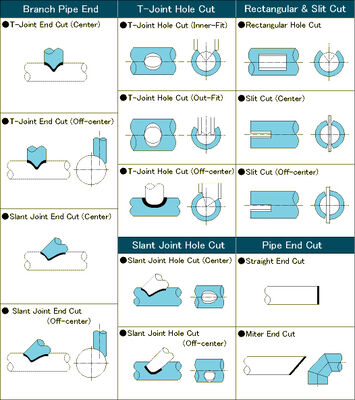

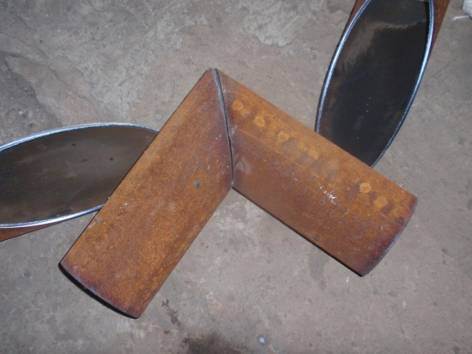

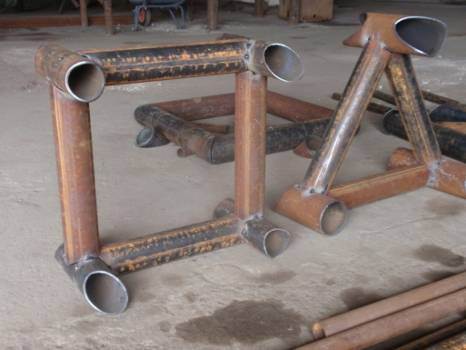

파이프 끝단 절단 (직선 끝단 절단, 마이터 끝단 절단), 삼중 분기 경사, 구멍 절단, T-조인트 절단 (내부 맞춤, 외부 맞춤, 오프센터), 분기 파이프 절단, T-조인트 끝단 절단 (중심/오프센터), 경사 조인트 끝단 절단 (중심/오프센터), 홈 가공, 사각형 구멍 절단, 슬릿 절단 (중심/오프센터), 사선 교차 절단, 경사 조인트 구멍 절단 (중심/오프센터), 다중 분기 절단, 다중 분기 프로파일 절단, 다중 분기 및 분기 끝단 절단, 환형 파이프 교차 절단, 엘보우(새우 조인트) 절단. 수직 및 수평 방향 모두 최대 경사 각도, 고정 각도 및 고정점 경사 설정 및 연속 절단 설정.
| 항목 | 값 |
|---|---|
| 단가 | CNY 835,000 FOB 상하이 |
| 유효 기간 | 45일 |
| 생산 시간 | 선금 지급 후 60일 이내 |
| 결제 조건 | PI 확인 시 30%, 기계 인도 전 잔금 70% |
| 포장 | 나무 상자, 20GP 컨테이너 1개 전체로 운송 |
담당자: Raymond
전화 번호: +86-15021164313
팩스: 86-21-3103-8879
