제품 상세 정보:
|
| 기계 유형: | 갠트리형 CNC 플라즈마 및 순산소 절단기 | 모델: | HZSG5000 |
|---|---|---|---|
| 효과적인 절단 영역: | 4200x12500mm | 시엔시 컨트롤러: | 엣지 커넥트 |
| 플라즈마 전원: | MAXPRO200 | 두께를 줄이는 플라스마: | 드로스 없는 연강 20mm; 피어싱 25mm; 절단 45mm |
| 산소 절단 두께: | 6-120mm | 플라즈마 절단 속도: | 50-5000mm/분 |
| 순산소 절단 속도: | 0-800mm/분 | 공회전 속도: | 0-12000mm/분 |
| 세로 레일 길이: | 14500mm | 랙 피치: | CP6, 정확도 등급 7 |
| 드라이브 모델: | 양면 드라이브 | 서보 모터: | 파나소닉 A5 AC 서보 |
| 기어박스: | 독일 SEW 기어 박스 | 높이조절: | 아크 전압 THC + 커패시턴스 컨트롤러 |
| 둥지를 트는 소프트웨어: | FastCAM 프로 | PLC: | 델타 |
| 전기 부품: | 슈나이더 | 입력 전원: | 5KW, 50KVA 플라즈마 소스 |
| 공급 전압: | 3x380V / 220V 50Hz | 토치 리프팅 거리: | 200mm |
| 토치 높이 정확도: | +/-1.0mm | 포지셔닝 정확도: | +/-0.2mm/10m |
| 절단 재료: | 온화한 강철, 스테인리스, 알루미늄 | 유효절단폭: | 4200mm |
| 유효 인장: | 12500 밀리미터 | ||
| 강조하다: | 큰 포맷 4200x12500mm 절단 테이블,하이퍼테름 EDGE 커넥트 CNC 컨트롤러,FastCAM Pro 자동 네스팅 소프트웨어 |
||

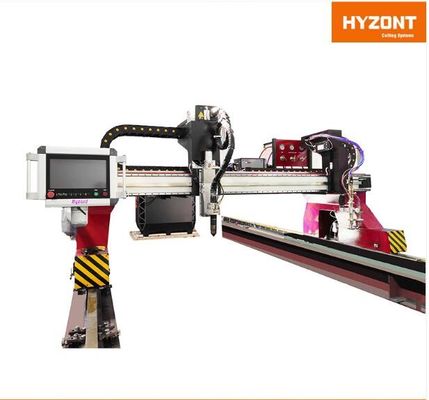

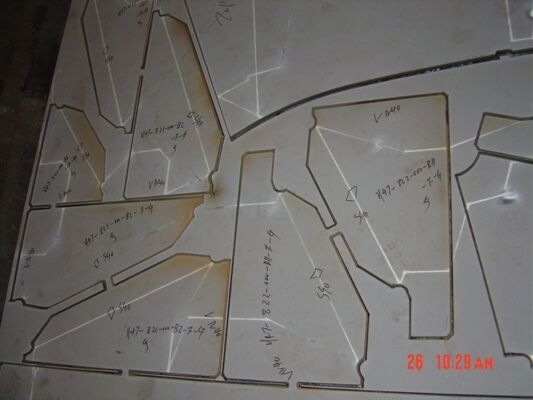

이 HZSG5000은 강철 구조물 제작, 압력 용기 제작 및 조선소에 최적화된 중장비 갠트리형 CNC 플라즈마 및 산소연료 절단기입니다. 단일의 견고한 갠트리에 MAXPRO200 플라즈마 소스, EDGE Connect CNC 컨트롤러 및 산소연료 화염 스테이션을 통합하여 얇은 판재부터 최대 120mm 두께의 강판, 스테인리스강 및 알루미늄을 절단합니다.
| 매개변수 | 값 |
|---|---|
| 기계 유형 | 갠트리형 CNC 플라즈마 및 산소연료 절단기 |
| CNC 컨트롤러 | EDGE Connect (Phoenix v10, EtherCAT, 소프트웨어 연산자 콘솔) |
| 플라즈마 전원 공급 장치 | MAXPRO200 |
| 플라즈마 절단 두께 | 드로스 없는 연강 20mm (3/4인치); 관통 25mm 연강 / 25mm 스테인리스강; 절단 45mm 연강 / 45mm 스테인리스강 |
| 플라즈마 절단 속도 | 50-5000 mm/min |
| 산소연료 절단 두께 | 6-120 mm |
| 산소연료 절단 속도 | 0-800 mm/min |
| 토치 리프팅 거리 | 200 mm |
| 공회전 속도 | 0-12000 mm/min |
| 속도 설정 오류 | ≤±5% |
| 토치 높이 컨트롤러 정확도 | ≤±1.0 mm |
| 종방향 선 정확도 | ±0.2 mm / 10 m |
| 측면 길이 정확도 | ±0.5 mm (1000x1000 mm) |
| 대각선 오류 | ±0.5 mm |
| 기준점 복귀 오류 | ±0.2 mm |
| 교차점 오류 | ±0.5 mm |
| 부품 | 사양 |
|---|---|

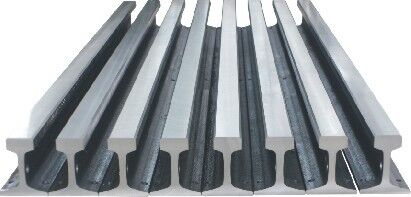

| 종방향 레일 | 랙 및 피니언 방식의 중장비 레일, 재질 U71Mn, 하중 용량 ≥10T/m, 인장 강도 ≥883 MPa |
| 횡방향 레일 | 볼 스크류 레일, 강철 벨트로 토치 이동 |

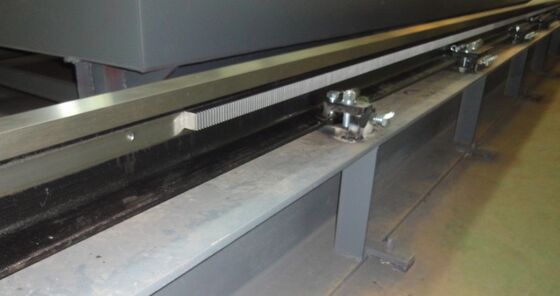

| 랙 | 정밀 등급 7, 피치 CP6, 가공 정밀도 0.02 mm |
| 구동 모델 | 양면 구동 |

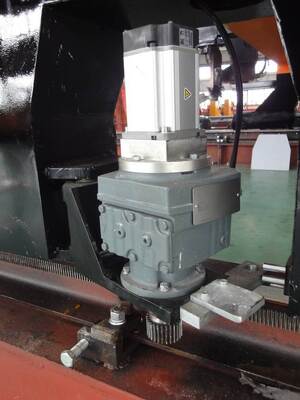

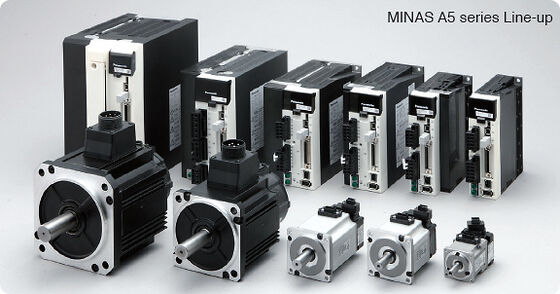

| 서보 모터 | Panasonic A5 AC 서보 (20 비트/회전, 104만 펄스, 2.0 kHz 응답, IP67, 저 코깅 토크) |
| 기어 박스 | 독일 SEW 기어 박스, 높은 출력 토크, 저소음 |

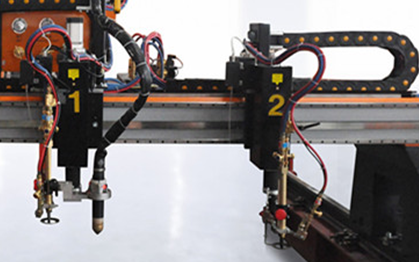

| 절단 토치 캐리어 | 2 세트 |
| 플라즈마 토치 | MAXPRO200 ×1, 충돌 방지 장치 포함 |
| 산소연료 토치 | 2 세트, 자동 점화 ×2 |
| 높이 컨트롤러 | 아크 전압 플라즈마 THC ×1, 정전 용량 토치 높이 컨트롤러 ×2 |
| 마킹 토치 | 아연 분말 마킹 토치 ×1 |
| PLC / 전기 부품 | Delta PLC, Schneider 전기 부품 |
| 네스팅 소프트웨어 | FastCAM Pro (호주), DXF 가져오기, 자동 네스팅, NC 출력 |
| 케이블/호스 공급 | 페달 |
| 항목 | 값 |
|---|---|
| 공급 전압 / 주파수 | 3×380V±10% / 50Hz, 220V±10% / 50Hz |
| 입력 전력 | 5 KW |
| 플라즈마 소스 전력 | 50 KVA |
| 절단 산소 압력 | 0.5-0.8 MPa |
| 예열 산소 압력 | 0.4-0.6 MPa |
| 가스 압력 | 0.05-0.1 MPa |
| 가스 종류 | 프로판 / 아세틸렌 / LPG |
| 주변 온도 | 0-50 °C |
| 상대 습도 | <90% 결로 없음 |
| 항목 | 값 |
|---|---|
| 유효 절단 면적 | 4200x12500mm |
| 유효 절단 폭 | 4200 mm |
| 유효 절단 길이 | 12500 mm |
| 종방향 레일 길이 | 14500mm |
| 횡방향 레일 길이 | 5000 mm |
기계 본체는 CNC 평삭기 및 CNC 밀링 머신으로 가공된 박스형 용접 구조이며, 열처리 후 분체 도장 부스에서 도장됩니다. 듀얼 드라이브는 우수한 강성과 강도를 위한 대칭 구조를 채택하여 매우 높은 정확도로 긴 수명을 제공합니다. 횡방향 토치 이동은 강철 벨트로 전달되어 부드럽고 저소음으로 작동합니다.

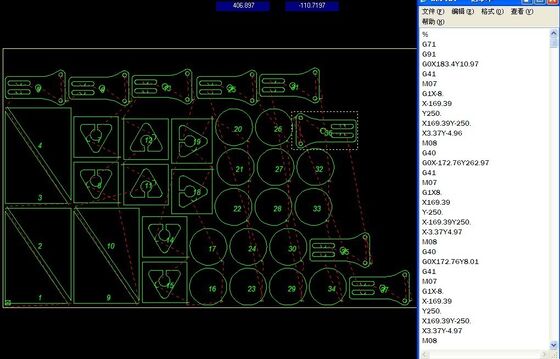

Phoenix v10 소프트웨어를 갖춘 EDGE Connect는 CutPro Wizard 설정, 화면 소프트웨어 연산자 콘솔, 구성 가능한 공정 모니터링 패널 및 플라즈마 및 토치 높이 제어와의 통합 통신을 통해 전문가 수준의 절단 품질을 제공합니다. FastCAM Pro 네스팅 소프트웨어는 DXF 파일을 가져오고, CAD를 정리하며, 대화형 및 자동 네스팅, 공통 절단 및 브리징을 수행하고, 다양한 컨트롤러에 대한 NC 코드를 출력합니다.
| 항목 | 값 |
|---|---|
| 가격 | USD 55,800 FOB 상하이 |
| 생산 시간 | 계약금 수령 후 50일 |
| 결제 조건 | 신용장 100% 일람 후 지급 |
| 포장 | 5300×2300×1890 mm / 3650 Kg |
| 설치 및 교육 | 기술자 1명 약 10일, 일당 USD 200 |
| 유효 기간 | 30일 |
참고: 갠트리형 절단기의 경우 본 견적에는 레일 설치 기초, 절단 테이블 및 페달 행거가 포함되지 않습니다. 계약금 수령 시 구매자에게 전체 설치 도면 세트를 제공합니다.
담당자: Raymond
전화 번호: +86-15021164313
팩스: 86-21-3103-8879
