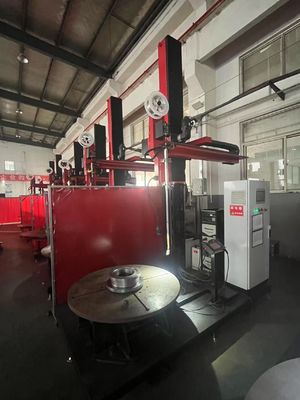

핫 와이어 TIG m 수직 클래딩 시스템 (VCS) 다기능 핫 와이어 TIG 클래딩 용접 기계

응용 프로그램:

기초자재:A105,A350 LF2,A694 F42~F70,AISI 4130,30CrMo,SS304/304L,SS316/316L,SS410,F51,F55,WCB,LCB 주름,조각 재료 또는 파이프 기본 재료

용품: ERNiCrMo-3, ERNiFeCr-1, ER316L, ER2594, ERCCoCr-E, ERCCoCr-A, ERNi1, ERCuNi 및 φ1 지름의 다른 와이어.2· 클레이드 두께: 1~3mm/layer, 다층 클레이딩, 표준 클레이드 두께는 3.2mm, FL+2mm 희석은 5% 미만입니다.

품질 요구 사항: ASTM E165 및 ASTMV 요구 사항에 따라 액체 침투성 테스트. 교차면 표면 클래싱의 첫 번째 양은 > 95%, 구멍 또는 평면 클래싱 > 98%입니다.반지 틈을 덮는 것 >96%.

용접 과정: 자동 TIG 열선;

용접 위치: 2G 또는 1G 일반적으로.

장비의 주요 부품

1. 자동 용접 기계 시스템: 2 차원 CNC 운동 가이드, 3mX2.8m 1.6mX1.9m 크로스 운영자, 효과적인 이동, 용접 회전 테이블, 자동 물 냉각 전등 및 기타 구성 요소.

2용접 전력 공급 시스템: 용접 전력 공급은 EWM AG가 생산 한 TETRIX 452 DC 타입 DC 펄스 아크 용접 전력 공급 장치에 의해 공급됩니다.독일과 Tetrix 200 SMART HOT WIRE 전원 및 자체 개발 된 물 냉각 전등.

3자동 제어 시스템 i-CLAD 100: 주요 제어 캐비닛, 휴대 제어 장치, ICON 및 MOONS 서버 제어 시스템, CompactLogix 5370 컨트롤러를 포함합니다.

4물 냉각 시스템: 일정한 온도 물 냉각 시스템
