MAG 보일러 산업용 자동 용접 기계 MIG 튜브에서 튜브 셰이트 자동 용접 기계

1장비 이름: 튜브 튜브 잎 MAG 자동 용접 기계

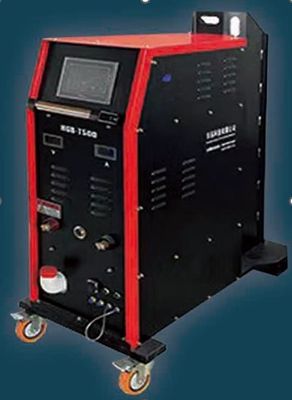

2모델: HGB-T500

3기술 상태

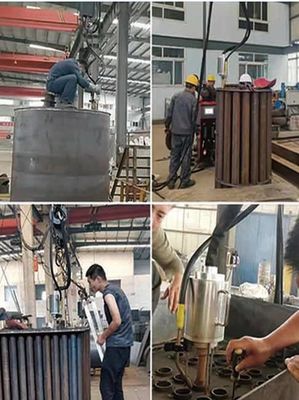

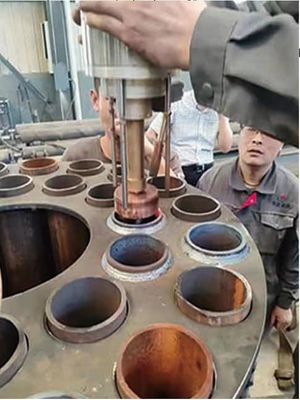

튜브 튜브 잎 MAG 자동 용접 기계는 보일러 산업에 사용됩니다.이 용접 기계 평면 위치 용접에서 공동 은행과 드럼 껍질의 정사각형 필레 합동 용접에 사용됩니다, 탄소강, 스테인레스강 등에 대한 MAG 용접을 채택함으로써
3.2 장비의 특징
1) 용접 과정은 높은 효율으로 자동으로 완료됩니다.
2) 무제한 회전 헤드를 달성하기 위해 수집 고리 구조, 통합 전선, 압축 공기 및 용접 가스 경로를 채택합니다.
3) 작은 스프레이와 함께 깊은 침투 용접 매듭을 실현하기 위해 펄스 전력 소스를 갖추고 있습니다.
4) 그것은 인간-컴퓨터 인터페이스를 실현 할 수있는 컬러 터치 스크린을 채택합니다.
5) 타르치 회전을 위해 설정된 위치로 자동으로 돌아갑니다. 각 용접 원에 특정 랩 용접 각도가 처리됩니다.케이블 얽힘은 지속적으로 용접하는 동안 절차에 발생하지 않습니다.
6) 기압 펌핑 후, 용접 도중 손으로 잡을 필요가 없습니다. 한 운영자는 여러 용접 기계를 동시에 작동 할 수 있습니다.
7) 크기가 작고 조작이 쉽고 유지보수가 간단합니다.
3.3 기술적 매개 변수
3.3.1 근로조건
3.3.1.1 보일러 껍질
튜브 재료: 탄소 강철. 작업 조각 표면 (20 mm welding seam 주위) 에서 찌꺼기 및 기름을 제거
3.3.1.2 튜브

1) 튜브 재료: 탄소 강철
2) 튜브 외부 지름: 32-108 mm
3) 튜브 두께: 2~6mm
4) 튜브 타원성, Dmax-Dmin≤0.5mm
5) 튜브 끝의 부착 및 기름 제거 범위: 20 mm
3.3.1.3 튜브 조립
1) 튜브 중앙과 튜브 잎 사이의 수직성 ≤3°
2) 용접 전에 튜브의 높이를 확장: 9-12 mm, 튜브 끝 표면은 뚫림없이 부드럽다; 튜브 브릿지 피치: d≥19 mm
3.3.1.4 튜브와 튜브 잎 구멍의 간격: ≤1mm
