제품 상세 정보:
|
| 이름: | 220V 플라스마 Cnc 기계 | 모델: | CNCXG-800 |
|---|---|---|---|
| 속도: | 10000 밀리미터 / 민 | 브랜드: | 하이즈온트 |
| 강조하다: | 매듭 터치 스크린 제어,파이프 프로필 플라즈마 테이블,CNCXG-800 프로필 절단 |
||

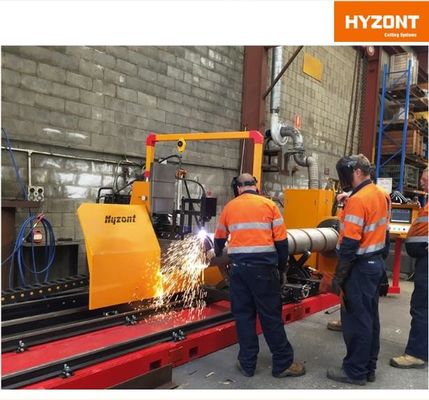

직경 30-1600mm 5축 플라즈마 및 산소 연료 가스 CNC 파이프 프로파일 코핑 절단기
플라즈마 및 산소 연료/가스/화염을 사용하여 원형 파이프 및 사각/직사각형 파이프의 프로파일 절단 및 코핑을 수행하며, 절단 직경 범위는 30-1600mm, 길이는 12000mm, 최대 두께는 80mm까지 가능합니다.
1. 기계 설명
CNC 파이프 프로파일 절단기
u 산소-연료 및 플라즈마 절단 및 베벨링
u 최대 절단 파이프 직경 1600mm
u 3D 절단
u 터치스크린 패널, 편리하고 빠른 데이터 입력, 사용 및 학습 용이
u 절단 데이터 언제든지 저장, 사용자가 기술 데이터베이스 생성 가능
u 강철 구조 설계 소프트웨어와 호환, 기계 기능 확장
장비 성능 사용
CNCXG 시리즈 CNC 파이프 절단기는 강철 파이프 3D 자동 절단을 위해 특별히 설계된 장비입니다.
기본 데이터 또는 전문적인 적절한 형식 파일 입력 후, 구멍, 베벨링, 홈 가공, 다중 분기 및 새우 섹션 자동 처리가 가능합니다.
강철 구조, 조선, 교량 및 강철 타워 건설, 석유화학 배관 및 압력 용기 산업에서 널리 사용됩니다.
선택 품목:
• 5 jaws 동심 척
• 롤링 롤(절단 파이프 직경 최대 2500mm 가능)
• Fastpipe/fastframe 소프트웨어
• 전기 척
• 전기 조절 브래킷
• 광전 센서
2. 기술 매개변수:
| 기술 데이터 | ||||||
| 모델 | CNCXG300 | CNCXG600 | CNCXG800 | CNCXG1250 | CNCXG1400 | CNCXG1600 |
| 절단 파이프 직경 (mm) | 40-300 | 60-630 | 60-800 | 100-1250 | 200-1400 | 200-1600 |
| 파이프 길이(mm) | 2000-12000 | 2000-12000 | 2000-12000 | 2000-12000 | 2000-12000 | 2000-12000 |
| 절단 속도 (mm/min) | 화염: 50-750 플라즈마: 50-5800 | |||||
| 절단 두께(mm) | 화염: 5-60 mm 플라즈마: 1-50 mm | |||||
| 플라즈마 최대 베벨링 각도 | ±45° | |||||
| 화염 최대 베벨링 각도 | ±60° | |||||
| 기본 구성 요소 | ||||||
| 파이프 척 | 3 jaws 동심 척 | |||||
| 절단 모드 | 화염 및 플라즈마 | |||||
| 제어 축 수 | 2-6 | |||||
| 구동 모터 | 파나소닉/야스카와 | |||||
| 사용 가능한 플라즈마 전원 | , Kjellberg, Thermal Dynamics, ESAB | |||||
| 기타 데이터 | ||||||
| 작동 언어 | 영어 또는 중국어 | |||||
| 전원 전압 | 3×380V±10% 50 Hz /사용자 현지 조건에 따라 | |||||
상기 기계는 맞춤 제작 가능
담당자: Raymond
전화 번호: +86-15021164313
팩스: 86-21-3103-8879
