제품 상세 정보:
|
| 이름: | cnc 플라스마 절단기 | 절단 지역: | 3200*8000mm |
|---|---|---|---|
| 플라스마: | 130/170/260 | 전압: | 220-440v |
| 절단 간격: | 1-30mm | ||
| 강조하다: | 3200x8000mm 플라즈마 절단,CNCSG4000 대형 판재 기계,CNC 제어 대형 테이블 |
||

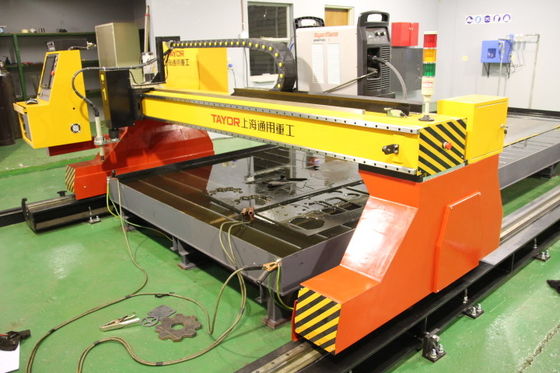

TAYOR CNCSG4000 CNC 플라즈마 절단기 3200 x 8000 절단 영역 갠트리형 CNC 제어 플라즈마 절단기
사양
| 번호 | 설명 | 사양 |
| 1 | 레일 폭 (mm) | 4000 |
| 레일 길이 (mm) | 10000 | |
| 유효 절단 면적 (mm) | 3200x8000 | |
| 구동 | Y축 파나소닉 AC 서보 모터 *2세트 | |
| X축 파나소닉 AC 서보 모터 *1 세트 | ||
| 최대 이동 속도 | 12000 mm/min | |
| 2 | 토치 이동 스테이션 |
총 3개 2세트 이동 스테이션 스테이션 1: 산소-연료 토치 스테이션 2: 플라즈마 토치 홀더 |
| 3 | 화염 토치 |
절단 두께 5-120 mm 절단 속도: 50-800 m/min |
| 4 | 플라즈마 절단 토치 번호 | 직선 토치 |
| 플라즈마 토치 높이 센서 | THC | |
| 5 | 충돌 방지 토치 홀더 | TAYOR*1 세트 |
| 플라즈마 절단 속도 | 50-4000 mm/min | |
| 6 | 플라즈마 소스 모델 | 300/CoreTM |
| 7 | 연결 T | |
| 8 | 네스팅 소프트웨어 | 호주 FASTCAM (전문가용 Ver.) |
| 9 | PLC | Delta* 1 세트 대만, 중국 |
| 전기 부품 | 슈나이더 | |
| 케이블 | CE 인증 케이블 | |
| 10 | 물 탱크 테이블 | 사용자 자체 제작 |
정확도
| 위치 정확도 | ±0.5 mm/10000 mm |
| 반복성 | ≤±0.1 mm |
| 속도 설정 오류 | ≤±5% |
| THC 정확도 | ≤±0.5 mm |
| 변 길이 오차 (mm) | ±0.5 mm |
| 기준점 복귀 오차 | ±0.4 mm |
| 교차점 오차 | ±0.5 mm |
| 선형 전후 오차 | ±0.2 mm |
작업 조건
|
전원 공급 장치 온도 습도 주변 환경 |
기계: 220 V±10%; 50-60 Hz (맞춤 제작) 플라즈마 시스템: 3x380 V±10%; 50-60 Hz (맞춤 제작) -10 °C ~ 50 °C <90%, 결로 없음 환기, 큰 흔들림 없음 |
| 산소-연료 절단 가스 종류/품질 |
산소: 0.5-0.8MPa 순도: 99.5%; 유량: 1.0 m³/min 연료 가스: 프로판 또는 아세틸렌 압력: 0.05-0.1MPa |
| 플라즈마 절단 공정 가스 |
플라즈마 가스 공기, O2, N2 보호 가스 공기, N2 공급 가스 압력 6.2 +/- 0.7 bar (90 +/- 10 psig) |
