제품 상세 정보:
|
| 이름: | Cnc 섬유 레이저 절단기 | 모형: | LF-3015GA |
|---|---|---|---|
| 힘: | 2kw | 절단 간격: | 0.5-18mm 탄소 강철 |
| 강조하다: | GWEIKE LF-3015GA 파이버 레이저,5x10 피트 자동 교환 테이블,2kW CNC 레이저 커터 |
||

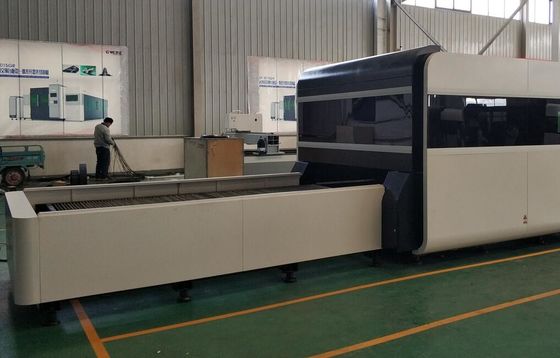

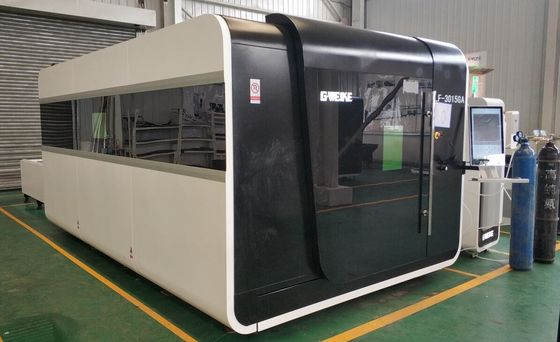

2 kW CNC 파이버 레이저 커터 자동 교환 절단 팔레트 5 x 10피트 절단 영역
이름: CNC 파이버 레이저 절단기
모델: LF-3015GA
응용 분야: 금속판 절단
파이버 레이저 절단기의 장점
고품질 레이저 빔
더 작은 초점 스팟, 우수한 가공 품질, 효율적인 작업 공정.
더 빠른 절단 속도: 동일 출력 CO2 레이저 절단기보다 2배 빠릅니다.
높은 안정성: 주요 부품 최대 100,000시간 장기 사용.
에너지 절약 및 환경 보호; 최대 30%의 더 높은 전기-광학 변환 효율 및 CO2 레이저 발생기보다 3배 높습니다.
훨씬 낮은 전력 소비: CO2 레이저 전력보다 20-30% 낮은 전력 소비
낮은 유지 보수 비용: 레이저 전력 작동 가스 불필요, 반사경 불필요.
사용하기 쉬운 광섬유 레이저 전송, 광 경로 조정 용이,
작은 부피의 레이저 전력, 유연한 가공을 위한 공작 기계의 컴팩트한 구조
기계 특징
구조: 주조 알루미늄
전체 구조는 우수한 내진 능력과 강성, 고속 작동 및 고정밀 절단 시 안정성을 특징으로 합니다.
크로스빔: 용접 구조 진동 노화, 경량 및 우수한 강성과 동적 성능.
공기 분배 시스템: 공기 분배 시스템은 중앙 집중식 제어를 채택하여 가스 유형 및 가스 흐름을 자동으로 전환할 수 있습니다. 공작 기계에는 내장 공기 제어 시스템이 있습니다. 고객이 압축 공기를 절단 가스로 사용하는 경우 공기 압축기, 건조기 및 필터를 구매해야 합니다.
절단 헤드: 자동 추적, 수동 초점, 고압 절단, 2차 냉각 노즐 기능 포함. 안정적이고 신뢰할 수 있는 성능, 사용하기 쉽습니다. 고전압 및 저전압 절단 가능, 비접촉 자동 추적 시스템 높이 포함.
자동 절단 높이 추적 시스템
고성능 비접촉 정전 용량 높이 센서, 가스 압력 ≥2.5 MPa, 스테인리스강 판 절단 과정에서 더 높은 추적 정확도와 안정성을 가지며, 플라스틱 필름으로 직접 절단할 수 있습니다.
수냉기
모든 주요 부품에 충분한 냉각을 제공하여 전체 기계의 안전한 작동을 보장합니다.
수냉기는 레이저 소스로 완전히 자동 제어되며 추가 작동 없이 작동합니다. 우수한 안전 보호, 과열 보호 기능, 위상 부족, 압력 및 물 부족, 저전압, 과부하 보호 기능. 안정적인 성능, 유지 보수 용이, 레이저 및 광 경로 외부 냉각 요구 사항 준수.
5 기술 사양
| 설명 | 기술 데이터 | 참고 |
| 절단 영역(mm) | 1500 x 3000 | |
| X축(mm) | 3000 | |
| Y축(mm) | 1500 | |
| Z축(mm) | 120 | |
| 절단 두께(mm) | 연강: 0.5-18 스테인리스강: 0.5-12 알루미늄 합금: 0.5-10 | |
| 레이저 절단 정확도(mm) | 0.1-0.2 | |
| 공작 기계 재위치 정확도(mm) | ±0.02 | |
| 공작 기계 정확도(mm) | ±0.03 | |
| 최대 이동 속도(m/min) | 80 | |
| 가속 속도(G) | 0.8 | |
| 레이저 출력(w) | 3000 W | |
| 총 전력(Kw) | 30 | |
| 기계 치수(LxWxH) | 9245x2834x2180 | |
| 무게(Kg) | 11000 | |
| 절단 테이블 | 자동 교환 팔레트 테이블 | |
| 보호 커버 | 전체 보호 커버 | |
| 교환 완료 시간 | 50초. |
6 주요 부품 목록
| 번호 | 이름 | 브랜드 | 원산지 | 수량(세트) |
| 1 | 파이버 레이저 소스 | IPG 3000 W (YLS-3000) | 미국 | 1 |
| 2 | 레이저 절단 헤드 | RAYTOOLS | 스위스 | 1 |
| 3 | 공작 기계 본체 | TAYOR | 중국 | 1 |
| 4 | 크로스빔 | TAYOR | 중국 | 1 |
| 5 | 절단 테이블 | TAYOR | 중국 | 1 |
| 6 | 기어 박스 | APEX | 대만, 중국 | 1 |
| 7 | X축 기어 및 랙 | YYC | 대만, 중국 | 1 |
| 8 | Y축 기어 및 랙 | YYC | 대만, 중국 | 1 |
| 9 | Z축 나사 로드 | HIWIN | 대만, 중국 | 1 |
| 9 | 선형 가이드 레일 | HIWIN | 대만, 중국 | 1 |
| 10 | 공압 시스템 | SMC | 일본 | 1 |
| 11 | 수냉기 | TONGFEI | 중국 | 1 |
| 12 | 전기 부품 | Schneider | 독일 | 1 |
| 13 | CNC 컨트롤러 및 토치 센서 | Cypcut | 중국 | 1 |
| 14 | AC 서보 모터 및 드라이버 | YASKAWA | 일본 | 1 |
| 15 | CAD/CAM 네스팅 소프트웨어 | Cypnest | 중국 | 1 |
| 16 | 전기 캐비닛 | TAYOR | 중국 | 1 |
| 17 | 흄 배기 팬 | TAYOR | 중국 | 1 |
| 18 | 스크랩 버킷 | TAYOR | 중국 | 1 |
| 19 | 50KVA 전압 안정기 | DELIXI | 중국 | 1 |
| 20 | 공기 압축기 | ZIQI | 중국 | 1 |
| 21 | 공기 건조기 | ZIQI | 중국 | 1 |
7 작동 조건
| 번호 | 항목 | 내용 | 요구 사항 | 참고 |
| 1 | 전원 공급 장치 | 삼상 | 380V±5%/50 Hz/60A | |
| 2 | 수원 | 냉각수 | 증류수 | |
| 3 | 가스 | O2(1MPa), N2(2.5MPa) | ||
| 공기 | 작동 압력 1.25MPa | |||
| 유량 1.3m³/min | ||||
| 4 | 작동 조건 | 온도 | -5-45° | |
| 습도 | 70% 미만 | |||
| 기초 | 평평하고 강한 진동이 없는 현장 | |||
| 5 | 판 | 녹슬지 않음 | ||
CNC 컨트롤러
AI, DXF, PLT, Gerber 및 기타 그래픽 데이터 형식을 지원하며 Mater Cam, Type3 및 기타 소프트웨어에서 생성된 국제 표준 G 코드를 수락합니다.
l DXF 및 기타 외부 파일을 열거나 가져올 때 자동 최적화를 수행합니다. 여기에는 다음이 포함됩니다. 반복되는 선 제거, 연결된 선 병합, 작은 그래픽 제거, 내부 및 외부 다이 자동 구분 및 정렬 수행. 자동 최적화 프로세스를 정의할 수 있으며 위의 각 기능은 수동으로 수행할 수도 있습니다.
확대/축소, 회전, 정렬, 복사, 결합, 부드러움 및 연결 등을 포함한 일반적인 편집 및 타이포그래피 기능을 지원합니다.
리드, 슬롯 보상, 마이크로 연결, 브리지 연결, 오버컷, 리드 씰 갭 등을 설정하는 가장 쉬운 방법을 사용합니다.
오버컷과 양컷을 구분하고, 오버컷과 양컷에 따라 슬롯 보상 방향을 결정하고, 리드를 확인합니다.
곡선 분할 및 연결, 곡선 부드러움, 텍스트-곡선, 구성 요소 통합 및 분해를 지원합니다.
유연한 자동 정렬 및 수동 정렬 기능을 사용하여 그룹을 통해 처리 순서를 고정하는 기능을 지원합니다.
처리 순서의 특정 탐색 기능을 사용하여 모방보다 더 대화식으로 처리 순서를 확인할 수 있습니다.
폴 펀칭 및 증분 펀칭, 사전 펀칭을 지원합니다. 펀칭 공정 및 절단 공정을 위한 별도의 레이저 출력, 주파수, 레이저 형식, 가스 유형, 공기 압력 및 추적 높이 설정을 지원합니다.
속도 용량 제어를 지원하고 별도의 리드 속도를 설정합니다.
강력한 재료 라이브러리 기능을 통해 동일한 재료에 대해 다시 제공할 수 있도록 모든 처리 매개변수를 유지합니다.
처리 중단점 메모리를 사용하여 중단점을 앞뒤로 추적하고 일부 그래픽을 처리합니다.
중지 또는 임시 중지 과정에서 모든 지점으로 위치를 지정할 수 있습니다. 임의의 위치에서 처리를 시작할 수 있습니다.
동일한 소프트웨어 세트가 원형 파이프 절단 및 평면 절단을 지원하며 프로그래밍 방식은 정확히 동일합니다. 교차선 절단을 지원합니다.
커버컷, 자동 엣지 검색, 커터 시작 및 커터 리프팅을 지원합니다.
강력한 확장 용량으로 최대 15개의 PLC 프로세스 편집 및 30개 이상의 프로그래밍 가능한 프로세스를 지원합니다.
프로그래밍 가능한 입출력 포트, 프로그래밍 가능한 알람 입력2
무선 티치박스 및 이더넷을 통한 시스템 원격 제어를 지원합니다3
