제품 상세 정보:
|
| 이름: | CNC 플라스마 절단기 | 모형: | CNCSG3000 |
|---|---|---|---|
| 절단 지역: | 2X6m | 절단 간격: | 6-120mm |
| Thicness를 자르는 플라스마: | 1-40mm | 전력 공급: | 220-440v |
| 플라스마 모형: | 300 | ||
| 강조하다: | 헤비 듀티 갠트리 플라즈마 테이블,6-120mm 두께 절단,CNCSG3000 강철 절단 |
||

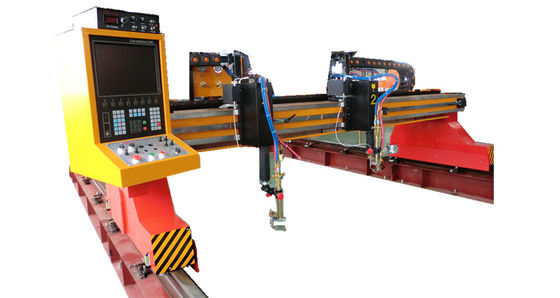

중량용 랜트리형 CNC 플라즈마 절단 기계 판매
강철 홀보 빔 설계는 변형없이 좋은 열 분비를 보장합니다.
박스 용접 구조의 공정 완화 과정은 우수한 딱딱성과 강도를 보장합니다.
이중 드라이브는 대칭 구조를 채택합니다.
전송
갱격 격차 없이 기어 래크를 움직이는 동작은 높은 속도로 기계가 원활하게 작동하도록 보장합니다.
기어박스: SEW, 높은 출력 토전 저소음
1 브랜드: TAYOR
2 모델: CNCSG3000
3 사양
| 아니 | 설명 | 사양 |
| 1 | 트랙 너비 (mm) | 2000 |
| 철도 길이 (mm) | 6000 | |
| 실제 절단 면적 (mm) | 2000x6000 | |
| 드라이브 | Y축 파나소닉 AC 서보 모터 *2세트 | |
| X축 파나소닉 AC 서보 모터 * 1 세트 | ||
| 최대 이동 속도 | 12000 mm/min | |
| 2 | 전구 이동 역 |
총 3 2 세트 이동 스테이션 스테이션 1: 산소연료 전등 스테이션 2: 플라즈마 타치 홀더 |
| 3 | 플레임 타르치 |
절단 두께 5~120mm 절단 속도: 50-800m/min |
| 4 | 플라즈마 절단 타치 번호 | 직선등 |
| 플라즈마 타치 높이 센서 | THC | |
| 5 | 충돌 방지 전구 | 타이어*1 세트 |
| 플라즈마 절단 속도 | 50-4000 mm/min | |
| 6 | 플라즈마 소스 모델 | 300/CoreTM |
| 7 | 연결 T | |
| 8 | 네스트 소프트웨어 | 오스트레일리아 FASTCAM (전문판) |
| 9 | PLC | 델타* 1 세트 타이완, 중국 |
| 전기 부품 | 슈나이더 | |
| 케이블 | CE 접근 케이블 | |
| 10 | 물 탱크 테이블 | 사용자 스스로 만든 것 |
4 정확성
| 위치 정확성 | ±0.5 mm/10000 mm |
| 반복 가능성 | ≤±0.1mm |
| 속도 설정 오류 | ≤±5% |
| THC 정확성 | ≤±0.5mm |
| 측면 길이는 오류 ((mm) | ±0.5mm |
| 기본점 반환 오류 | ±0.4mm |
| 교차점 오류 | ±0.5mm |
| 선형화 앞뒤 오류 | ±0.2mm |
5 노동 조건
|
전원 공급 온도 습도 주변 지역 |
기계: 220V±10%;50-60 Hz (특정) 플라즈마 시스템: 3×380 V±10%;50-60 Hz (특별) -10 °C ~ 50 °C < 90% 가 condense 되지 않습니다 공기를 들이마시고 큰 흔들림 없이 |
| 산화연료 절단 가스 유형/품질 |
산소: 0.5-0.8MPa 순도: 99.5%, 흐름: 1.0m3/min 연료 가스:프로판 또는 아세틸렌 압력: 0.05-0.1MPa |
| 플라즈마 절단 공정 가스 |
플라즈마 가스 공기, O2, N2 방패 가스 공기, N2 공급 가스 압력 6.2 +/- 0.7 바 (90 +/- 10 psig) |
