| 원래 장소 | 중국 |
| 브랜드 이름 | TAYOR |
| 인증 | CCC |
| 모델 번호 | TF EDEG+ |

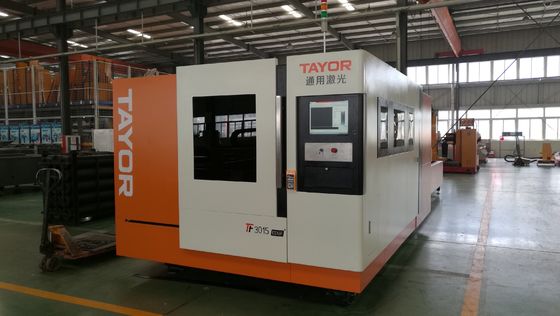

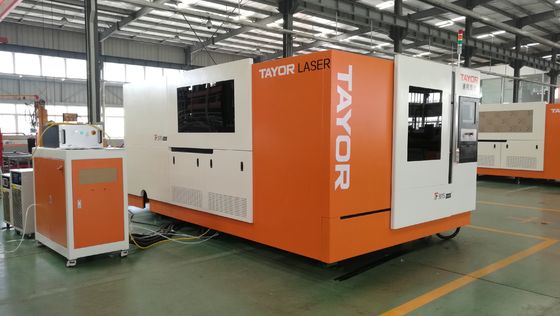

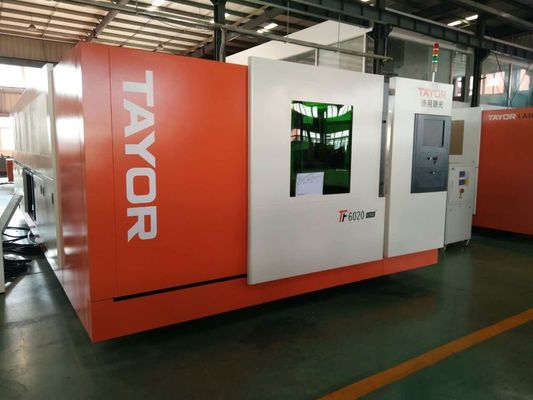

3Kw는 CNC 섬유 레이저 절단기 초침 양호한 상태 IPG 섬유 레이저 절단기를 사용했습니다
1개의 이름: CNC 섬유 레이저 절단기
2 모형: TF3015 EDGE+- 3000W
3개의 신청: 금속 판 절단
섬유 레이저 절단기의 이점
고품질 레이저 광선
더 작은 초점 반점, 좋은 가공 질, 능률적인 작동 과정.
빠른 편집 속도: 동일한 힘 이산화탄소 레이저 절단기 보다는 빨리의 2 시간.
높은 안정성: 일생 최대 100000 시간 핵심 분야.
에너지 절약과 환경 보호; 30%까지 매우 전기 광학 변환 효율성과 3배 이산화탄소 레이저 발전기 보다는 더 높은.
매우 낮은 전력 소비: 20-30% 이산화탄소 레이저 힘 보다는 더 낮은 전력 소비
유지비를 낮추십시오: 필요 레이저 힘 작동 가스 없음, 필요 반사체 없음.
광학적인 경로를 조정하게 쉬운 사용하기 편한 광섬유 레이저 전송,
레이저 힘, 가동 가능한 기계로 가공에 쉬운 공작 기계의 조밀한 구조의 작은 양
4대의 기계 특징
구조: 공작 기계 구조 구조는 CNC 플레이너 유형 축융기에 의하여 기계로 가공하는 진동하는 응력 제거 및 정밀도에 의해 가공된 고품질 강철 플레이트와 강철 관에 의해 용접됩니다.
완전한 구조에는 고속 달리기에 있는 우수한 동요 증거 수용량 및 단단함의 특징, 안정성 및 고정확도 절단이 있습니다.
교차하는 광속: 용접된 구조 진동 노후화, 경량과 우수한 단단함 및 동적 성과.
공기 배부 체계: 공기 배부 체계는 집중 통제를 채택하고, 자동 스위치 가스형태와 가스 교류에 가능하게 합니다. 공작 기계는 항공 관제 체계구조에서 가지고 있습니다. 만약에 절단 가스, 필요 사는 공기 압축기, 건조기 및 여과기로 클라이언트인 경우에 사용 압축공기.
절단 머리: 자동, 수동에게 집중시키기 추적의 기능으로의 고압적인 절단, 이차 냉각 분사구. 사용하기 편한 안정되어 있고는 믿을 수 있는 성과 입니다. 고전압과 낮은 전압은 몸의 접촉이 없는 자동 학력별 반편성의 고도와 더불어, 삭감될 수 있습니다.
자동적인 절단 고도 학력별 반편성
고성능 가스 pressure≥2.5 MPa를 가진 몸의 접촉이 없는 용량 고도 감지기에는 스테인리스 판 삭감의 과정에서, 높이 추적 정확도 및 안정성이 있습니다, 플레스틱 필름으로 직접 자르고.
음료수 냉각기
모든 주요 성분에 냉각하는 이젠 그만은 완전한 기계의 안전 가동을 지킵니다.
음료수 냉각기는, 전압의 밑에, 레이저 소스와 달리기, 더 이상 가동 없이 좋은 안전 보호에 완전히 자동적인 통제됩니다, 단계의 온도 보호 기능, 부족, 압력 및 물에 하중 초과 보호 기능. 유지하게 쉬운 안정되어 있는 성과는 가벼운 경로의 레이저 그리고 외부 냉각의 필요조건에, 따릅니다.
5개의 기술 명세
| 묘사 | 기술적인 날짜 | 주 |
| 절단 지역 (mm) | 1500X3000 | |
| x-축 (mm) | 3000 | |
| y-축 (mm) | 1500년 | |
| Z 축선 (mm) | 120 | |
| 절단 간격 (mm) |
온화한 강철: 0.5-20 스테인리스: 0.5-12 알루미늄 합금: 0.5-10 |
|
| 레이저 절단 정확도 (mm) | 0.1-0.2 | |
| 정확도 (mm)를 다른 장소로 옮기는 공작 기계 | ±0.02 | |
| 공작 기계 정확도 (mm) | ±0.03 | |
| 최대 이동하는 속도 (m/min) | 80 | |
| 가속된 속도 (G) | 0.8 | |
| 레이저 힘 (w) | 3000W | |
| 총 힘 (Kw) | 30 | |
| 기계 차원 (LxWxH) | 9245x2834x2180 | |
| 무게 (Kg) | 11000 | |
| 절단 테이블 | 자동 교환 깔판 테이블 | |
| 방탄 덮개 | 가득 차있는 방탄 덮개 | |
| 교환 완료 시간 | 50sec. |
6 중요한 부품표
| 아니다 | 이름 | 상표 | 원래 장소 | Qty (놓으십시오) |
| 1 | 섬유 레이저 소스 |
IPG 3000W (YLS-3000) |
미국 | 1 |
| 2 | 레이저 절단 머리 | RAYTOOLS | 스위스 | 1 |
| 3 | 공작 기계 몸 | TAYOR | 중국 | 1 |
| 4 | 교차하는 광속 | TAYOR | 중국 | 1 |
| 5 | 절단 테이블 | TAYOR | 중국 | 1 |
| 6 | 기어 박스 | 정점 | 대만 | 1 |
| 7 | x-축 장치와 선반 | YYC | 대만 | 1 |
| 8 | y-축 장치와 선반 | YYC | 대만 | 1 |
| 9 | Z 축선 나사 막대 | HIWIN | 대만 | 1 |
| 9 | 선형 가이드 레일 | HIWIN | 대만 | 1 |
| 10 | 압축 공기를 넣은 체계 | SMC | 일본 | 1 |
| 11 | 물 냉각 기계 | TONGFEI | 중국 | 1 |
| 12 | 전기 성분 | 신아이더 | 독일 | 1 |
| 13 | CNC 관제사와 토치 감지기 | Cypcut | 중국 | 1 |
| 14 | AC 자동 귀환 제어 장치 모터와 RRIVER | YASKAWA | 일본 | 1 |
| 15 | CAD/CAM NESTSOFTWARE | Cypnest | 중국 | 1 |
| 16 | 전기 내각 | TAYOR | 중국 | 1 |
| 17 | 증기 배기 엔진 | TAYOR | 중국 | 1 |
| 18 | 물통을 조각냅니다 | TAYOR | 중국 | 1 |
| 19 | 50KVA 전압 안정제 | DELIXI | 중국 | 1 |
| 20 | 공기 압축기 | ZIQI | 중국 | 1 |
| 21 | 공기 건조기 | ZIQI | 중국 | 1 |
7개의 근무 조건
| 아니다. | 품목 | 목차 | 필요조건 | 주 |
| 1 | 전력 공급 | 삼상 | 380V±5%/50Hz/60A | |
| 2 | 물 공급 | 찬물 | 증류수 | |
| 3 | 가스 | O2 (1MPa), N2 (2.5MPa) | ||
| 공기 | 일 압력 1.25MPa | |||
| 흐름율 1.3m ³ /min | ||||
| 4 | 근무 조건 | 온도 | -5~45° | |
| 습도 | 70% 미만 | |||
| 기초 | 포위되는 분야 수준과 강한 진동 없음 | |||
| 5 | 판 | 녹슬지 않는 | ||
8 CNC 관제사
지원 AI, DXF, PLT, Gerber 및 다른 도표 자료 형식은, 및 Mater 캠, Type3 및 다른 소프트웨어에 의해 생성된 국제 기준 G 부호를 받아들입니다.
/다음을 포함할 DXF와 다른 외부 파일을 수입할 열 경우의 자동 최적화를 지휘하는 l: 반복적인 선을, 합병에 의하여 연결된 선은 제거하기 위하여는, 작은 도표를 제거하고 뿐 아니라 자동적으로 안쪽과 외부 거푸집을 구별하고 분류를 지휘합니다. 자동 최적화 과정은 정의되골, 각 기능의 위 또한 수동으로 실행될 수 있습니다.
다음을 포함하는 공유지 편집 그리고 조판 기능을 지원하기 위하여: 확대와 급상승
밖으로, 교체, 줄맞춤, 베끼고는, 조합, 매끈함 및 등 연결.
지도를, 배열된 보상 놓는, 쉬운 방법을 사용하기 위하여 마이크로 연결, 교량
연결, 커트에, 지도 물개 간격 등.
흐린 커트 및 양 커트를 구별하기 위하여는, 홈을 파는의 방향을 결정하십시오
흐린 커트 및 양 커트에 따라 보상은, 그리고 지도된 검사합니다.
곡선, 곡선 매끈함 나누 그리고 연결을 지원하기 위하여, 원본에 곡선, 성분
통합과 폭발.
가동 가능한 자동 분류 그리고 설명서가 기능을에 지원하기 위하여 기능 분류 상태에서,
그룹을 통해서 가공 순서를 고치십시오.
순서 가공 순서를 체크인하기 위하여 가공의 특정한 찾아보기 기능에,
모방의 그것 보다는 상호 작용하는 방법.
미리 입력시키는 많은 구멍을 뚫고 증대에게 구멍을 뚫기 지원하기 위하여. 지원하기 위하여
분리되는 레이저 힘, 빈도, 레이저 모양, 가스, 공기의 압력의 유형의 조정
구멍을 뚫는 과정 및 과정 삭감하기를 위한 따르는 고도.
속도 수용량을 지원하기 위하여는 분리되는 지도 각측정속도를 통제하고 놓으십시오.
강력한 물자 라이브러리 함수로, 그것이 일 수 있다 그래야 모든 가공 모수를 지키기 위하여
동일한 물자를 다시 제공하는.
브레이크 포인트 기억 브레이크 포인트를 이리저리 추적하기 위하여 가공; 에
몇몇 도표를 가공하십시오.
정지 또는 임시 정지의 과정에서 어떤 점에 있을 수 있을 것입니다 위하여; 시작하기 위하여
어떤 위치에서 가공.
소프트웨어 지원 둥근 관 절단 및 비행기 절단의 동일한 세트, 및 방법의
프로그램은 정확하게 동일하; 교차 통과 선 절단을 지원하기 위하여.
Covercut, 자동 탐색 가장자리, 시작하는 절단기 및 절단기 lifting1를 지원하기 위하여.
강력한 확장 수용량으로, 15의 PLC 과정 만큼 이상의 30 편집합니다
풀그릴 과정.
풀그릴 입출력 출구, 풀그릴 경보 input2
체계의 원격 제어를 무선 teachbox 및 Ethernet3를 통해 지원하기 위하여.
9개의 토치 고도 감지기
| 표본 추출 빈도 | 1000HZ |
| 최대 추적 속도 | 500mm/s |
| 동 응답 | 0.05mm |
| 동적인 측정 정확도 | 0.001mm |
| 구경측정 방법 | 자동 |
| 자료 조정 입력 | 키보드 |
| 신호 처리 | 디지털 신호 |
