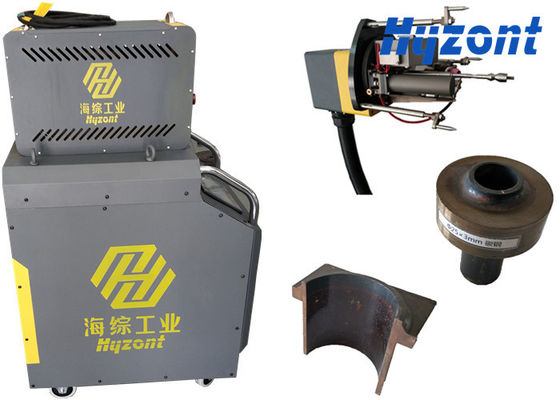

열교환기 건물을 위한 관판 궤도 용접에 TIG 자동적인 관
제품 상세정보
| 이름: | 강관이 박판 용접 기계를 관을 답니다 | 모델: | TTS-30 |
|---|---|---|---|
| 튜브 OD: | 12-76mm | 컷탠츠 용접되기: | 315A |
| 용접의 타입: | 술래잡기 / GTAW | 입력 전원: | 380v |
| 튜브형: | 튀어나오는 튜브 또는 플러시 튜브 | 보호 기체: | 아르곤 |
| 강조하다 |
TIG 튜브 시트 궤도 용접,열 교환기 건설 용접,TTS-30 자동 융합 용접기 |
||
제품 설명
열교환기 제작용 TIG 자동 궤도형 튜브-튜브 시트 용접기
모델: TTS-30
적용 분야:
이 용접 헤드는 튜브-튜브 시트 용접을 위해 특별히 설계된 TIG 용접 헤드로, 탄소강, 스테인리스강에 적합하며, 주로 돌출 튜브, 플러시 튜브 및 함몰 튜브 연결에 와이어 공급 유무에 관계없이 사용됩니다.
필러 와이어 추가가 필요한 용접의 경우, 용접 헤드에 옵션 와이어 피더를 장착할 수 있습니다. 헤드에 직접 장착된 표준 와이어 스풀은 바닥 장착 피더로는 불가능한 정밀하고 확실한 와이어 공급을 제공합니다.
이 용접 헤드는 증기 발생기 및 열교환기의 제작 및 수리에 기계 용접의 생산성과 반복 정밀도를 제공합니다.
이 기계는 다음 분야에 널리 적용됩니다.
- 튜브형 열교환기 튜브 용접
- 보일러 튜브-튜브 시트 용접
- 돌출 튜브 용접
- 플러시 튜브 용접
특징
- 확장 가능한 공압 맨드릴로 쉬운 위치 지정
- 소형 열교환기에 적합한 고정밀, 빠르고 정확한 성능
- 수동 조정을 위한 켜기/끄기 기능이 있는 자동 AVC 제어
- 수냉식 TIG 용접 헤드, 텅스텐 교체 또는 조정 용이
- 함몰, 돌출 또는 플러시 튜브 끝단을 위한 통합 와이어 공급
- 핸들에 있는 버튼으로 쉬운 조작
- 19-76mm OD 용접의 자체 중심화를 위한 국부 가이드 사용
- 권장 전원 OBT-315
사양
| 모델 | TTS-30 |
| 재질 | 탄소강, 스테인리스강 |
| 연결 유형 | 돌출 튜브 또는 플러시 튜브 |
| 용접 공정 | TIG/GTAW |
| 튜브 외경(mm) | 19-76 |
| 용접 토치 각도 | 0-30 |
| 텅스텐 외경(mm) | 1.6-2.4 |
| 용접 와이어 직경(mm) | Φ0.8mm/Φ1.0 mm |
| 최대 와이어 공급 속도 | 2200 mm/min |
| 스윙 용접 | 예 |
| 회전 | 360° 자유 회전 및 자동 리셋; 전 자세 용접 |
| 회전 속도(rpm) | 0.37-5.58 rpm |
| 보호 가스 | 아르곤 |
| 냉각 | 수냉 |
| 케이블 길이 | 6m |
| 주요 치수(mm) | |
| 무게(kg) | 9 kg |
전원 사양
| 모델 | OBT-315 |
| 용접 소스 | Panasonic YC-315TX |
| 전원 유형 | 인버터 |
| 용접 전류 | 5-315 A |
| 부하율 | 315 A / 60%, 250 A / 95%, 244 A / 100% |
| 입력 전압 | AC380V ± 10 % 50/ 60 Hz |
| 총 전력 | 8.3 kVA |
| 냉각 | 내장형 수냉 시스템 |
| 디스플레이 | 7" 터치 스크린 |
| 프로그램 저장 | 80 |
| 절연 등급 | F |
| 보호 등급 | IP21 |
| 무게 | 120 kg |
| 치수 | 740 x 520 x 910 |
상세 사진
돌출 튜브튜브 시트 용접기
튜브 시트 용접기의 TTS-30 TIG 용접 헤드
튜브 시트 용접기의 OBT-315 TIG 용접 소스
주문 정보
| 주문 코드 | K-31580-P |
| 포장 | 플라이트 케이스 |
| 포장 크기 | 550 x 500 x 400 mm |
| 포장 무게 | 15 kg + 130 kg (용접 전원 OBT-315) |
| 배송 시간 | 결제 후 15일 |
