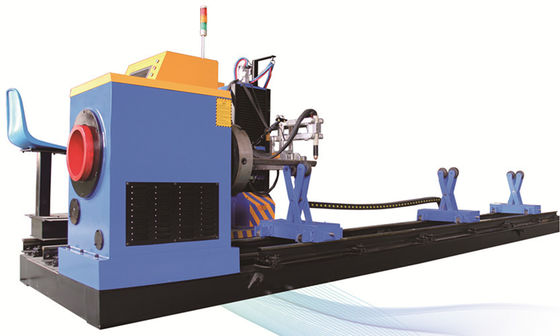

5개의 축선 통제되는 CNC 관 절단기, 탄소 강철 CNC 플라스마 파이프 절단기
제품 상세정보
| 이름: | CNC 관 단면도 플라스마 절단기 | 모형: | CNCXG600-V |
|---|---|---|---|
| 신청: | CNC는 강철 구조물 또는 압력 용기를 위한 단면도 플라스마 절단을 절단 배관합니다 | 관 OD: | 50-630mm |
| 벽 간격: | 1-30mm 탄소 강철 (플라스마 절단) | 관 길이: | 최대 120000 |
| 관제사: | 5개의 축선 창은 CNC 관제사의 기초를 두었습니다 | 플라스마 전원 모형: | Powermax105 |
| 강조하다 |
cnc 파이프 절단기,cnc 레이저 관 절단기,CNCXG600-V Multi Axis Cutting |
||
제품 설명
파이프 프로파일 절단 기계 5 축 Powermax105 플라즈마 소스로 제어 CNC
모델: CNCXG600-V
적용:
이 기계는
- 화학 파이프 라인 제조
- 석유 파이프 라인 제조
- 철강 구조 파이프 절단 및 트러스 건설
그것은 자동으로 이동하고 OD 630mm까지 둥근 파이프를 절단 할 수있는 다자 축 제어 기계입니다.미국 파워맥스105 플라즈마 소스가 장착되어 좋은 구멍 절단 및 파이프 끝 절단을 보장하고 모든 종류의 용접 굽을 절단 할 수 있습니다..
불꽃 및 플라즈마 타르치는 다른 두께의 파이프와 다른 조건에 사용할 수 있습니다.
특징
- 캐나다 전문 파이프 최적화 CNC 시스템, 엔지니어링 디자인의 AutoCAD 버전은 직접 G 코드를 생성 할 수 있습니다.
- 파이프 분할 / 이미지 / 왼쪽 및 오른쪽 교체 및 기타 파이프 최적화 기능을 지원합니다.
- TEKLA 소프트웨어 원활한 링크를 지원, CNC 처리 코드를 생성.
- 샤프트 리프팅 구조를 채택, 주요 특징은 척의 중심이 떠있는 조정, 척 떠있는 동안 튜브를 이동하지 않는 방법을 채택, 크게 큰 지름 절단을 개선합니다.
- 롤러 몸, 자동으로 절단 파이프를 운송 할 수 있습니다.
사양
|
파이프 직경 |
Φ300-Φ1250mm |
|
타치 레일 길 (파이프 길) |
≤12000mm |
|
절단 모델 |
불꽃 |
|
플라즈마 절단 두께 |
1~25mm |
|
플라즈마 모델 |
maxpro200 |
|
화염 절단 두께 |
6-40mm |
|
광전기 고도 센서 |
0.1초 반응 속도 |
|
제어 시스템 |
파이프 프로필 절단 소프트웨어 |
|
데이터 입력 |
전구 화면 데이터 입력 |
|
최대 로딩 용량 |
101000kg |
|
파이프 척크 |
3 턱 동향 턱 |
|
화염 최대 굽는 각 |
±60° |
|
플라즈마 맥스 비블링 각 |
±45° |
|
화염 절단 속도 |
50mm/min -800mm/min |
|
플라즈마 절단 속도 |
100mm/min-4000mm/min |
|
이동 오류 |
≤0.2mm /1000mm |
|
회전 각도 오류 |
180°에 ≤1° |
|
파이프 회전 속도 |
0-10000mm/min |
상세 한 사진
CNC 파이프 프로필 절단 기계로 절단 된 콩블 프로필과 T 조인트
위의 프로필은 CNC 파이프 프로필 절단 기계에 의해 절단 될 수 있습니다
주문 정보
| 명령 코드 | CNCXG600-V |
| 포장 | 목재 케이스 및 팔레트 |
| 패키지 크기 | 제1호 |
| 포장 무게 | 5000kg |
| 배달 시간 | 30지불 후 며칠 |
