제품 상세 정보:
|
| 이름: | CNC 플라스마 절단기 | 모형: | CNCSG3000 |
|---|---|---|---|
| 절단 지역: | 2X6m | 절단 간격: | 6-120mm |
| Thicness를 자르는 플라스마: | 1-40mm | 전력 공급: | 220-440v |
| 플라스마 모형: | 300 | ||
| 강조하다: | 더블 드라이브 CNC 테이블,300 커터 2년 보증,안정적인 갠트리 플라즈마 드라이브 |
||

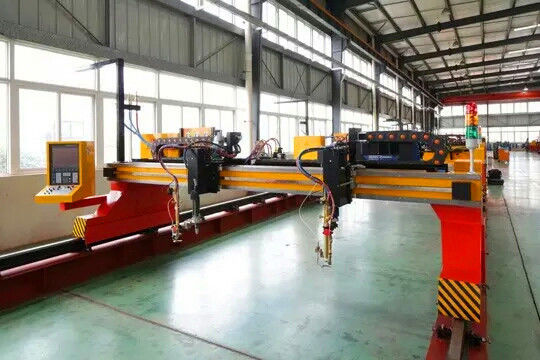

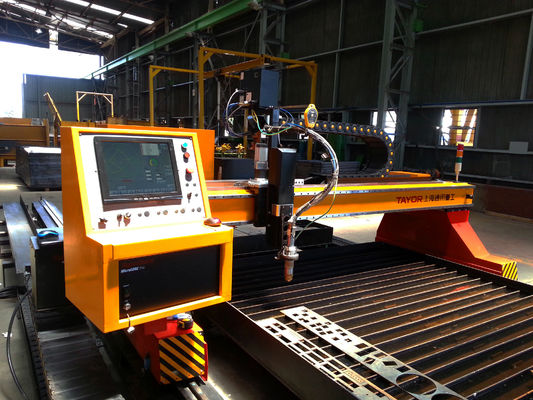

TC 컨트롤러와 300 플라즈마 절단기 2년 보증 플라즈마 기계 연결
기계 본체 구조
강철 중공 빔 설계는 변형 없이 우수한 방열을 보장합니다.
박스 용접 구조 공정 템퍼링은 뛰어난 강성과 강도를 보장합니다.
이중 구동은 대칭 구조를 채택합니다.
전송
기어-랙 구동 모션은 간극 없이 고속으로 기계가 부드럽게 작동하도록 보장합니다.
기어 박스: SEW, 높은 출력 토크, 저소음.
1 브랜드: TAYOR
2 모델: CNCSG3000
3 사양
| NO | 설명 | 사양 |
| 1 | 트랙 폭 (mm) | 2000 |
| 레일 길이 (mm) | 6000 | |
| 유효 절단 면적 (mm) | 2000x6000 | |
| 구동 | Y축 파나소닉 AC 서보 모터 *2세트 | |
| X축 파나소닉 AC 서보 모터 *1 세트 | ||
| 최대 이동 속도 | 12000 mm/min | |
| 2 | 토치 이동 스테이션 |
총 3개의 이동 스테이션 2세트 스테이션 1: 산소-연료 토치 스테이션 2: 플라즈마 토치 홀더 |
| 3 | 화염 토치 |
절단 두께 5-120 mm 절단 속도: 50-800 m/min |
| 4 | 플라즈마 절단 토치 번호 | 직선 토치 |
| 플라즈마 토치 높이 센서 | THC | |
| 5 | 충돌 방지 토치 홀더 | TAYOR*1 세트 |
| 플라즈마 절단 속도 | 50-4000 mm/min | |
| 6 | 플라즈마 소스 모델 | 300/CoreTM |
| 7 | TC 연결 | |
| 8 | 둥지 소프트웨어 | 호주 FASTCAM (전문가용 Ver.) |
| 9 | PLC | 델타* 1 세트 대만, 중국 |
| 전기 부품 | 슈나이더 | |
| 케이블 | CE 승인 케이블 | |
| 10 | 물 탱크 테이블 | 사용자 자체 제작 |
4 정확도
| 위치 정확도 | ±0.5 mm/10000 mm |
| 반복성 | ≤±0.1 mm |
| 속도 설정 오류 | ≤±5% |
| THC 정확도 | ≤±0.5 mm |
| 한 변의 길이 오류 (mm) | ±0.5 mm |
| 기준점 복귀 오류 | ±0.4 mm |
| 교차점 오류 | ±0.5 mm |
| 선형 순방향-역방향 오류 | ±0.2 mm |
5 작업 조건
|
전원 공급 장치 온도 습도 주변 환경 |
기계: 220 V±10%; 50-60 Hz (맞춤 제작) 플라즈마 시스템: 3×380 V±10%; 50-60 Hz (맞춤 제작) -10 °C ~ 50 °C <90%, 결로 없음 환기, 큰 흔들림 없음 |
| 산소-연료 절단 가스 종류/품질 |
산소: 0.5-0.8MPa 순도: 99.5%; 유량: 1.0 m³/min 연료 가스: 프로판 또는 아세틸렌 압력: 0.05-0.1MPa |
| 플라즈마 절단 공정 가스 |
플라즈마 가스 공기, O2, N2 보호 가스 공기, N2 공급 가스 압력 6.2 +/- 0.7 bar (90 +/- 10 psig) |
