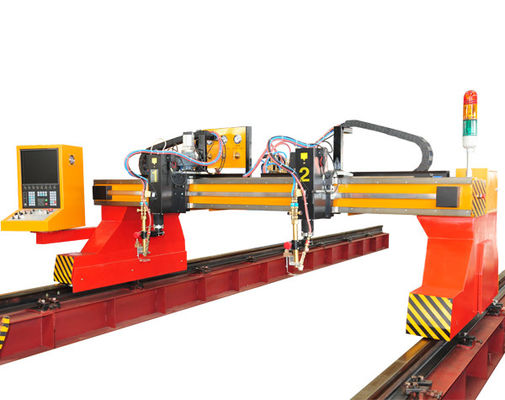

| 이름: | CNC 플라스마 절단기 | 모형: | CNCSG4000 |
|---|---|---|---|
| 절단 지역: | 3X8m | 절단 간격: | 6-120mm |
| Thicness를 자르는 플라스마: | 1-40mm | 전력 공급: | 220-440v |
| 플라스마 모형: | 300 | ||
| 강조하다: | Gantry CNCSG4000 절단기,300 플라즈마 파워,6-120mm 두께 판재 절단 |
||
기술 사양
1 브랜드: TAYOR
2 모델: CNCSG3000
3 사양
| 아니 | 설명 | 사양 |
| 1 | 트랙 너비 (mm) | 3000 |
| 철도 길이 (mm) | 8000 | |
| 실제 절단 면적 (mm) | 2000x6000 | |
| 드라이브 | Y축 파나소닉 AC 서보 모터 *2세트 | |
| X축 파나소닉 AC 서보 모터 * 1 세트 | ||
| 최대 이동 속도 | 12000 mm/min | |
| 2 | 전구 이동 역 |
총 3 2 세트 이동 스테이션 스테이션 1: 산소연료 전등 스테이션 2: 플라즈마 타치 홀더 |
| 3 | 플레임 타르치 |
절단 두께 5~120mm 절단 속도: 50-800m/min |
| 4 | 플라즈마 절단 타치 번호 | 직선등 |
| 플라즈마 타치 높이 센서 | THC | |
| 5 | 충돌 방지 전구 | 타이어*1 세트 |
| 플라즈마 절단 속도 | 50-4000 mm/min | |
| 6 | 플라즈마 소스 모델 | 300/CoreTM |
| 7 | 연결 T | |
| 8 | 네스트 소프트웨어 | 오스트레일리아 FASTCAM (전문판) |
| 9 | PLC | 델타* 1 세트 타이완, 중국 |
| 전기 부품 | 슈나이더 | |
| 케이블 | CE 접근 케이블 | |
| 10 | 물 탱크 테이블 | 사용자 스스로 만든 것 |
4 정확성
| 위치 정확성 | ±0.5 mm/10000 mm |
| 반복 가능성 | ≤±0.1mm |
| 속도 설정 오류 | ≤±5% |
| THC 정확성 | ≤±0.5mm |
| 측면 길이는 오류 ((mm) | ±0.5mm |
| 기본점 반환 오류 | ±0.4mm |
| 교차점 오류 | ±0.5mm |
| 선형화 앞뒤 오류 | ±0.2mm |
5 노동 조건
|
전원 공급 온도 습도 주변 지역 |
기계: 220V±10%;50-60 Hz (특정) 플라즈마 시스템: 3×380 V±10%;50-60 Hz (특별) -10 °C ~ 50 °C < 90% 가 condense 되지 않습니다 공기를 들이마시고 큰 흔들림 없이 |
| 산화연료 절단 가스 유형/품질 |
산소: 0.5-0.8MPa 순도: 99.5%, 흐름: 1.0m3/min 연료 가스:프로판 또는 아세틸렌 압력: 0.05-0.1MPa |
| 플라즈마 절단 공정 가스 |
플라즈마 가스 공기, O2, N2 방패 가스 공기, N2 공급 가스 압력 6.2 +/- 0.7 바 (90 +/- 10 psig) |
