제품 상세 정보:
|
| 이름: | CNC 관 단면도 플라스마 절단기 | 모형: | CNCXG-1000V |
|---|---|---|---|
| 신청: | CNC는 강철 구조물 또는 압력 용기를 위한 단면도 플라스마 절단을 절단 배관합니다 | 관 OD: | 200-1000mm |
| 벽 간격: | 1-30mm 탄소 강철 (플라스마 절단) | 관 길이: | 12000mm |
| 관제사: | 5개의 축선 창은 CNC 관제사의 기초를 두었습니다 | 플라스마 전원 모형: | 200 |
| 강조하다: | 롤러 베드 플라즈마 튜브 커터,CNCXG-1000V 파이프 절단,200 플라즈마 동력 |
||

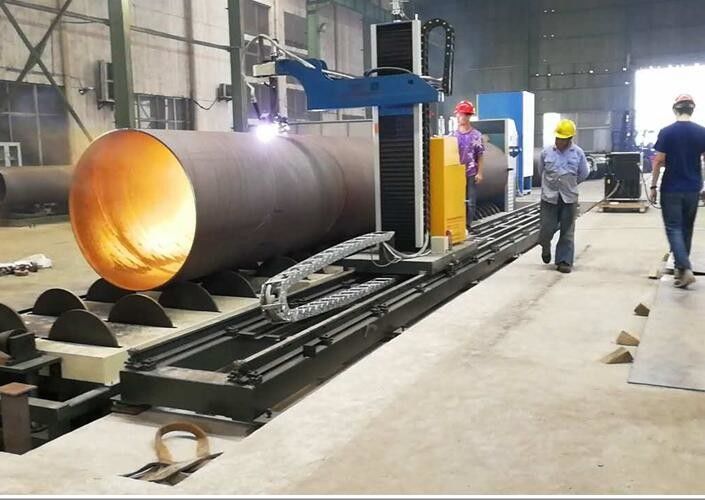

롤러 베드 CNC 파이프 프로파일 절단기 (200)
응용 분야:
이 기계는 복잡한 파이프 트러스 건물 절단 작업을 더 효율적으로 수행할 수 있도록 자동 파이프 프로파일 플라즈마 절단기로 설계되었습니다.
다축 모션 카드와 토치 스크린 컨트롤러 덕분에 현장 작업자가 쉽게 조작할 수 있습니다. 이 파이프 플라즈마 절단기는 다음과 같은 분야에 널리 적용되었습니다.
트러스 건물
|
파이프 직경 |
200-1000 mm |
|
토치 레일 길이 (파이프 길이) |
12000 mm 이하 |
|
절단 모델 |
산소 절단 |
|
플라즈마 절단 두께 |
1-32 mm |
|
플라즈마 모델 |
200 |
|
산소 절단 두께 |
6-40 mm |
|
광전 높이 센서 |
0.1초 응답 속도 |
|
제어 시스템 |
파이프 프로파일 절단 소프트웨어 |
|
데이터 입력 |
토치 스크린 데이터 입력 |
|
최대 적재 용량 |
15000Kg |
|
파이프 척 |
3조 동심 척 |
|
산소 절단 최대 베벨 각도 |
±60° |
|
플라즈마 절단 최대 베벨 각도 |
±45° |
|
산소 절단 속도 |
50 mm/min - 800 mm/min |
|
플라즈마 절단 속도 |
100 mm/min - 4000 mm/min |
|
이동 오차 |
1000 mm당 0.2 mm 이하 |
|
회전 각도 오차 |
180°당 1° 이하 |
|
파이프 회전 속도 |
0-10000 mm/min |
CNC 파이프 프로파일 절단기 작업 완료
5축 CNC 파이프 프로파일 절단기
| 주문 코드 | CNCXG1000-V |
| 포장 | 나무 상자 및 팔레트 |
| 포장 크기 | 2200 x 5200 x 2000 mm |
| 포장 중량 | 5000Kg |
| 배송 시간 | 결제 후 30일 |
