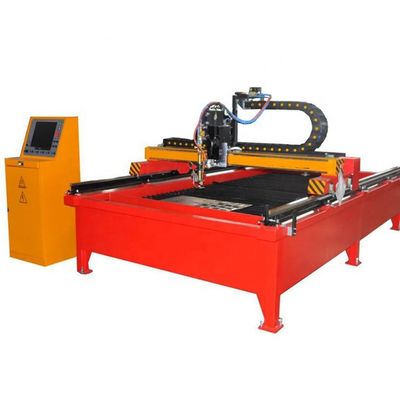

이름: | 1500*3000mm CNC 플라즈마 절단기 | 유형: | 테이블 유형 |
---|---|---|---|
모델: | CNCTG-3015 | certification: | CE |
하이 라이트: | 1500*3000mm cnc 플라스마 절단기,테이블 유형 cnc 플라스마 절단기 |
기술 사양
1 모델: CNCTG1530 테이블 유형 플라즈마 절단기
2 기본 구성 요소
기계 부품
|
세로 레일 유형 | 24KG 레일 |
플라즈마 절단 토치 | 1set(Hypertherm) | |
플라즈마 토치 높이 컨트롤러 | 1 세트 | |
플라즈마 토치 충돌 방지 장치 | 1 세트 | |
드라이브 모델 | 더블 드라이브 | |
가스 및 호스 공급 유형 | 페달레일 | |
전자 부품 |
CNC 컨트롤러 | LKNC-3200 |
플라즈마 토치 충돌 방지 장치 | 1 세트 | |
PLC | 델타(대만 브랜드) | |
전기 부품 | 슈나이더(프랑스 브랜드) | |
AC 서보 모터 시스템 | 파나소닉(일본 브랜드) | |
기어박스 | NEUGART(독일 브랜드) | |
프로그램 및 네스트 소프트웨어 | FASTCAM(호주 브랜드) | |
플라즈마 소스 | Hypertherm PowerMAX105 | |
구매자별 보조 기계 | 전압 안정기 | 우리는 요구 사항 세부 사항을 제공합니다 |
공기 압축기 | ||
유수분리기 |
3 주요 사양
기본 매개변수 |
효과적인 절단 폭 | 1500mm |
유효 절단 길이 | 3000mm | |
플라즈마 절단 두께 | 1-16mm | |
플라즈마 절단 속도 | 50-9000mm/분 | |
절단 토치 리프팅 거리 | 80mm | |
공회전 속도 | 0-12000mm/분 | |
속도 설정 오류 | ≤±5% | |
토치 높이 컨트롤러 정확도 | ≤±1.0mm | |
세로선 정확도 | ±0.2mm/10m | |
정확도 테스트 |
완벽한 기계 정확도 (오른쪽 그림에 따라 다름) 측면 길이(4면) 1000mm x1000mm 선형 속도, 500-800mm/min |
AB
CD |
한 변의 길이 | ±0.5mm | |
대각선 오류 |AD-BC| | ±0.5mm | |
기준점 반환 오류 | ±0.2mm | |
교차점 오류 | ±0.5mm | |
선형 정방향-역방향 오류 | ±0.2mm | |
플라즈마 전원 | Hypertherm PowerMAX105 | |
플라즈마 부품 | 듀티 사이클 | 100% |
최대 출력 전류 | 100A | |
플라즈마 소스 전원 | 20KW | |
기계 무게 | 3.2톤 | |
기타 매개변수 | 가속된 속도 | ≥ 0.6m/sec2 |
소음 | ≤80dB |
4 작업 요구 사항:
기본 요구 사항 |
전원 전압/주파수 공급 |
3상×380v±10%/50Hz 1상×220v±10%/50Hz |
주위 온도 | -10℃-50℃ | |
상대 습도 | <90% 결로 없음 | |
주위 | 환기 | |
플라즈마 절단 요구 사항 |
압축 공기 |
건조, 오일 프리; 흐름: 400 scfh 압력: 8바 |
